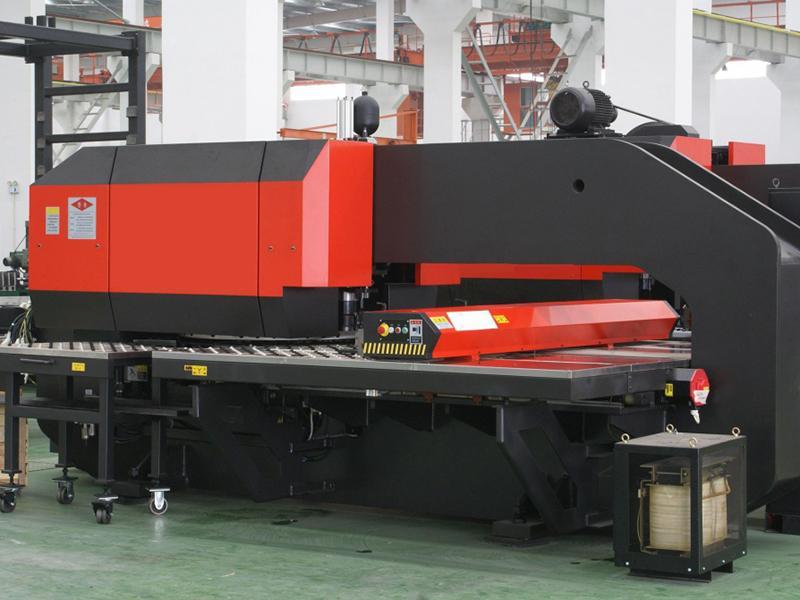

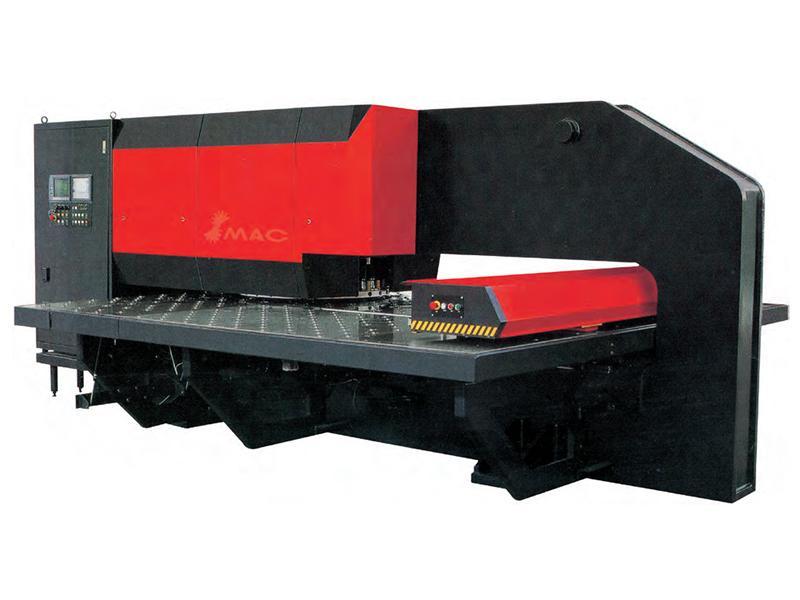

Механический револьверный дыропробивной пресс с ЧПУ
Механический револьверный дыропробивной пресс с ЧПУ
Особенности
Механический револьверный дыропробивной пресс с ЧПУ использует высокоточный шпиндель с большим ходом. Надежные линейные направляющие встроены в силовую установку.
Импортированный высококачественный механизм сцепления обеспечивает надежность оборудования.
Револьверный супорт с полным покрытием повышает эффективность, точность и срок службы.
Сварная конструкция из листовой стали обеспечивает высокую прочность и низкий уровень деформации.
Цельная вставная втулка с 24 и 32 рабочими позициями, доступная нашим клиентам, обеспечивает высокую точность.

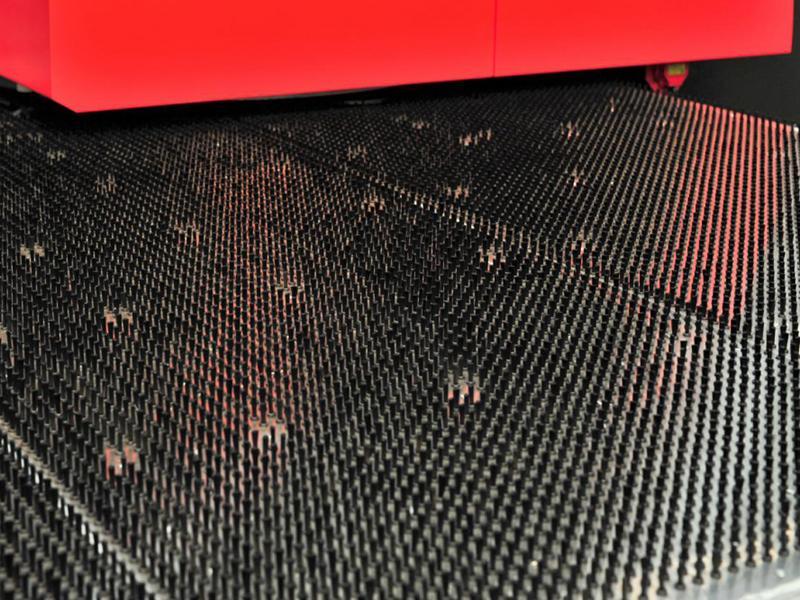

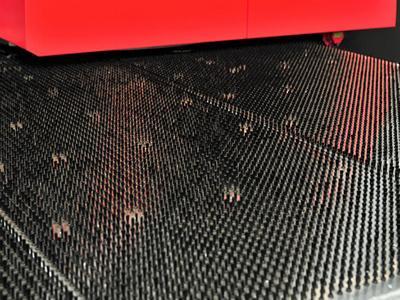

Рабочее место

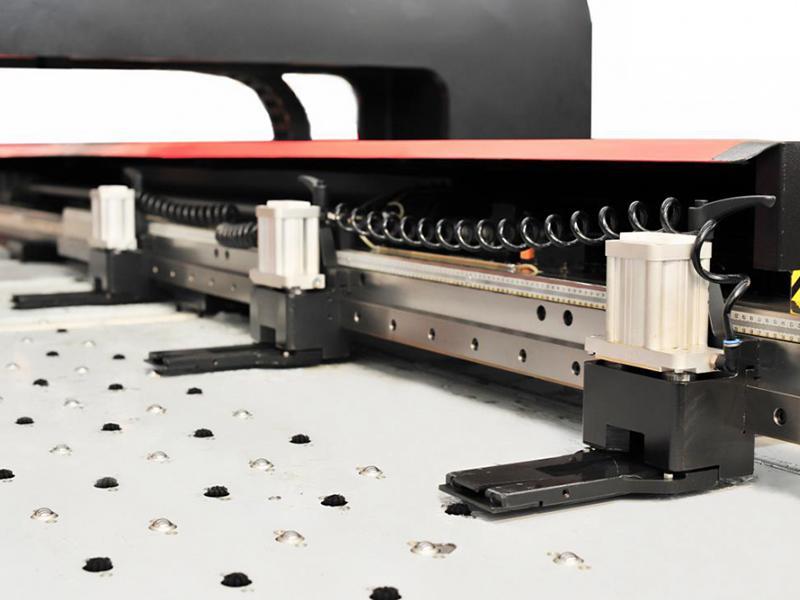

Зажим

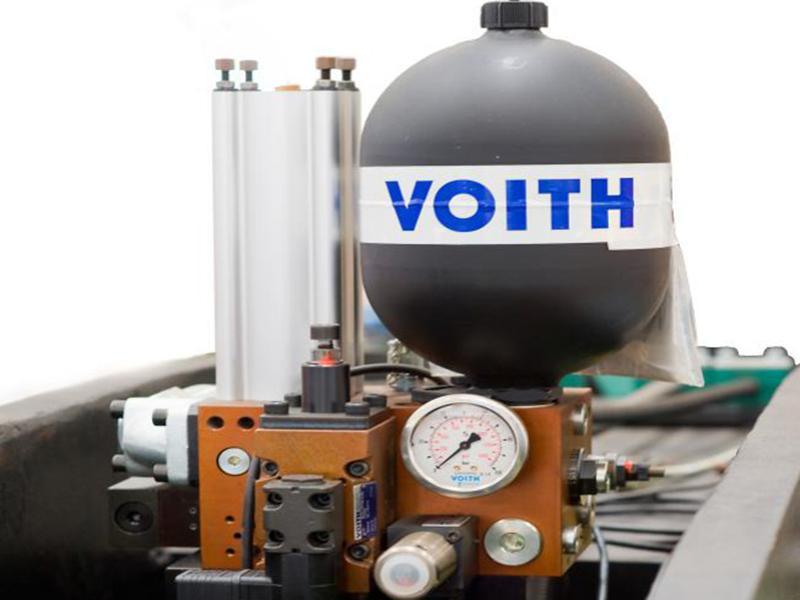

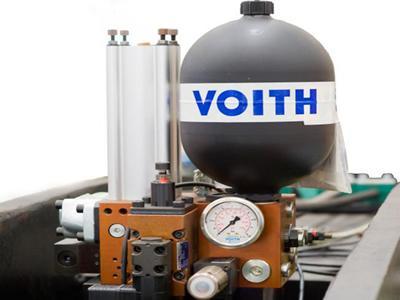

Гидравлический пресс

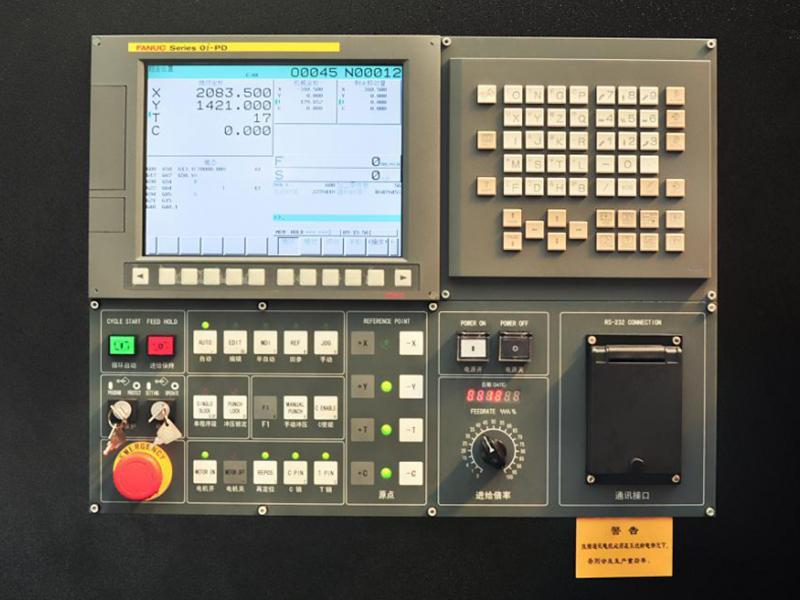

Панель управления

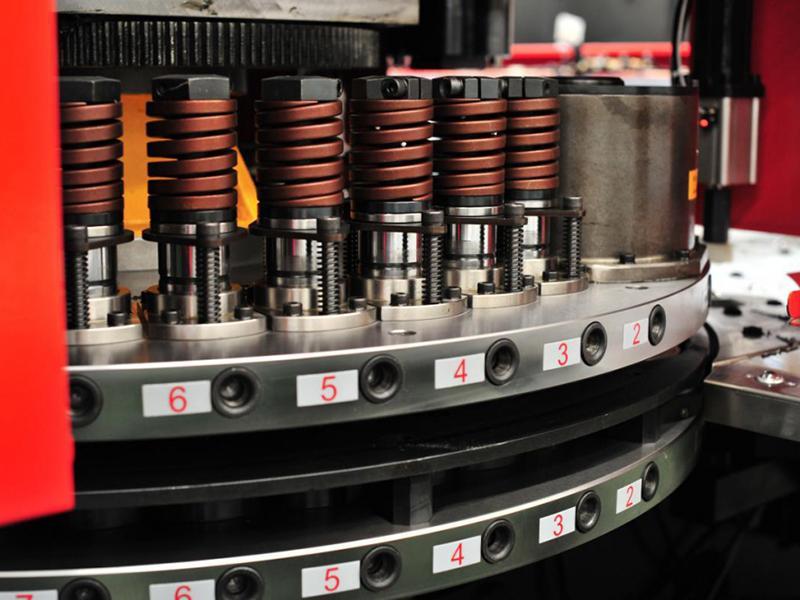

Револьверный суппорт
Технические характеристики
Параметр
HP-M300
Сила штамповки (кН)
300
Максимальные размеры обрабатываемого листа (мм)
1250*2500
1250*2500
1550*2500
Максимальная толщина листа (мм)
6.4
6.4
6.4
Максимальный диаметр пуансона (мм)
Φ88.9
Φ88.9
Φ88.9
Количество рабочих позиций
32
32
32
Точность пробивки (мм)
±0.10
±0.10
±0.10
Скорость перемещения обрабатываемого листа (м/мин)
68
68
68
Скорость вращения револьверной головки (об/мин)
30
30
30
Номер направляющей
300
300
300
Модель ЧПУ
4
4
4
Вращающаяся станция
BECKHOFF
BECKHOFF
BECKHOFF
Габаритный размер (мм)
2
2
2
Габариты рамки
5020*2680*2600
5020*5000*2600
5020*5000*2600
Тип
O-TYPE
O-TYPE
O-TYPE

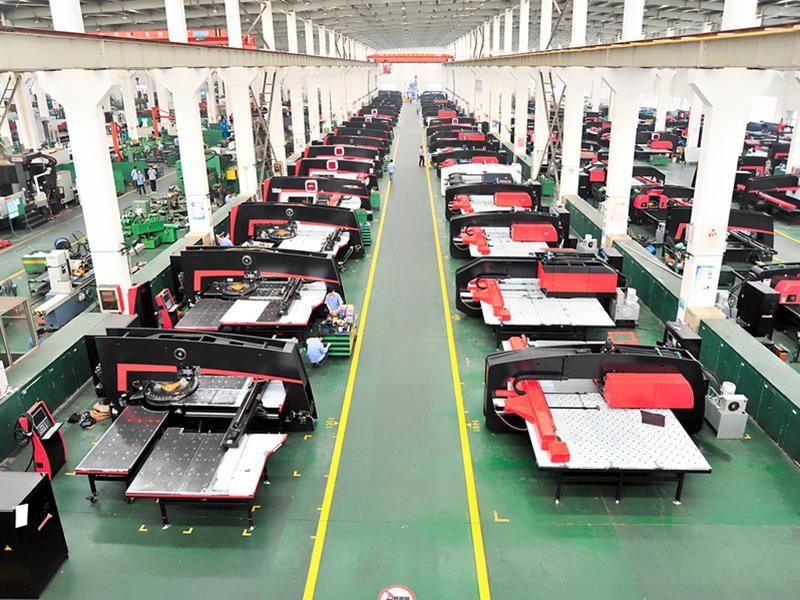

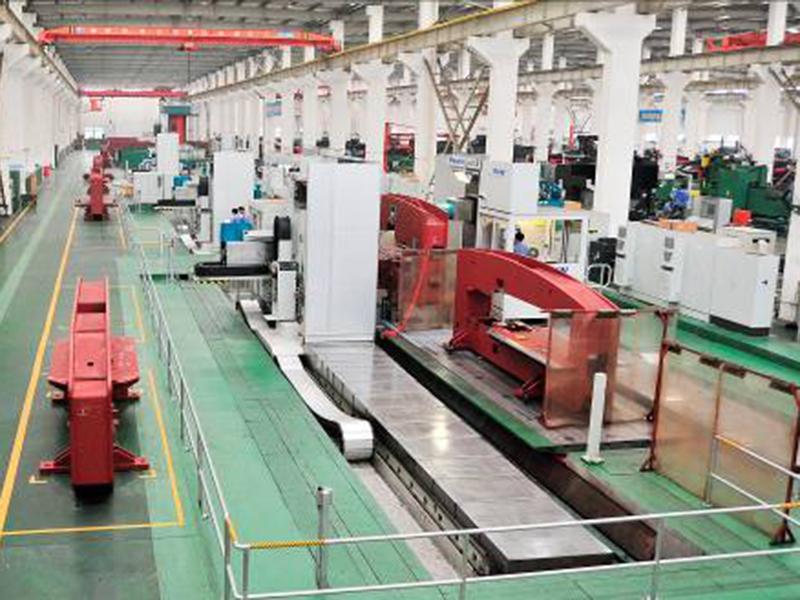

Завод
