Гидравлического пресс двойного действия

Гидравлического пресс двойного действия

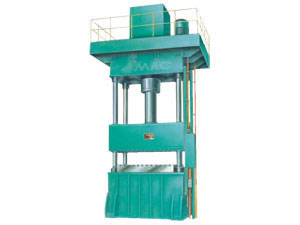

Гидравлический пресс двойного действия
Гидравлического пресс двойного действия -- Практическое применение
Пресс подходит для всех извлечении, изгибов, формировок, штамповок и загибочных процессов.
Четыре типа колонны или прямая структура пресс-штемпеля доступны по запросу и обе структуры рассчитываются путем метода конечных элементов.
Четыре пресса типа колонны, показывающие компактную конструкцию и дорогостоящую показатель эффективности деятельности, прямая сторона структуры пресса с гораздо высокой жесткостью и точностью, а так же эксцентрическая нагрузка сопративления производительности.
Всравной клапан оборудованы в единое целое в гидравлической системе контроля, с высокой надежностью, долговечностью. Утечки масла можно избежать путем надлежащего трубопроводов и минимальной гидравлической разработки динамической нагрузки.
Электрическая система контролируется импортированной единицей PLC, с особенностями компактности, чувствительности, надежности и гибкости; надежная работа и легкость обслуживания- особенности системы основанной на релейном управлении.
Предусмотрены три режима работы: Регулирование, двухручной/однотрубчатый круг и автоматически непрерывный.
(оснащены роботом) эксплуатации.
Различные действия, такие как принимать форму заданной длины хода или процесс принятия установленного давления, амортизатор включая состояние покоя, вынос или закрепление заглушки могут быть выбраны на панели управления.

Гидравлического пресс двойного действия - спецификация

11701 11702 11708 11712 11716 11717 11718 11719
Изделие Единица YAN27 -63 YAN27 -100 YAN27 -200 YAN27 -315 YAN27 -500(1) YAN27 -500(2) YAN27 -630 YAN27 -1000
Номинальное усилие KN 630 1000 2000 3150 5000 5000 6300 10000
Усилие отвода KN 180 260 480 630 1000 1000 1250 1250
Амортизатор усилия KN 200 300 600 1250 1600 1600 2500 3000
Maкс. Давление жидкости MПа 25 25 25 25 25 25 25 25
Ход Пресс-штемпель мм 450 700 710 800 900 900 1000 1400
Амортизатор мм 180 300 250 300 350 300 400 350
Maкс.Естественное освещение мм 900 1000 1120 1250 1500 1500 1600 2300
Скорость пресс-штемпеля Спуск мм/с 120 150 100 100 140 100 100 100
Прессовка мм/с 11-15 20 6-15 6-12 5-15 8 6-14 13
Отдача мм/с 130 80 80 60 70 90 65 60
Измерение стола L-R мм 560 720 1000 1250 1400 2200 2600 2500
F-B мм 500 580 900 1120 1400 1400 1750 2000
Измерение амортизатора L-R мм 310 470 800 900 1100 1700 1950 2000
F-B мм 300 430 630 800 1100 900 1200 1500
Высота стола над поверхностью мм 750 750 500 600 500 500 500 0
Общая мощность KW 11 11 22 22 45 45 45 90
Общий вес 4200 6500 14200 18000 29500 41000 77000 102000
  Общее измерение   L-R мм 1420 1960 2698 3018 4120 4750 5222 5800
F-B мм 1265 1620 2530 2530 3600 3800 3785 6050
Высота над полом мм 2698 3250 4110 4560 5545 5545 5970 8098
Глубина ниже платформы мм 300 800 1000 1200 1000 1400 2400
