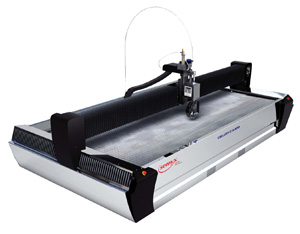

Установка гидроабразивной резки

Установка гидроабразивной резки

Свойства
1. Контроль уровня воды
2. Высококачественные и высокоточные компоненты
3. Устойчивый к ржавчине
4. Полностью герметичный сильфон
5.Мы имеем программное обеспечение для управления всеми видами резки.

Основные спецификации

Технические данные Creative 316 Creative 420 Blue Jay 316 Blue Jay 318 Беско-
нечность
Ход резания для Х-Оси 3м (120") 4м (160") 3м (120") 3м (120") 3м (120")
4м (160")
Ход резания для Y -Оси 1.6м (63") 2м (80") 1.6м (63") 1.8м (71") 4м (160")
6м (240")
8м (320")
12м (480")
Ход резания для Z -Оси 18cм (7 in.) 18cм (7 in.) 18cм (7 in.) 18cм (7 in.) 18cм (7 in.)
Управление ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ
CAM программное обеспечение включительно включительно включительно включительно включительно
Мног порталов Нет Нет Нет Нет Да
Головка резки 12- 12- 12- 12- 14-каж портал
Предотвращение столкновений допускающий выбор допускающий выбор допускающий выбор допускающий выбор допускающий выбор
Авто-рост допускающий выбор допускающий выбор допускающий выбор допускающий выбор допускающий выбор
Абразивные удаления допускающий выбор допускающий выбор допускающий выбор допускающий выбор допускающий выбор
Зрительная система с камерой допускающий выбор допускающий выбор допускающий выбор допускающий выбор допускающий выбор
Двойная Z-Ось Нет допускающий выбор Нет Нет допускающий выбор
Система для обработки воды допускающий выбор допускающий выбор допускающий выбор допускающий выбор допускающий выбор
Управление уровнем воды допускающий выбор допускающий выбор допускающий выбор допускающий выбор допускающий выбор
Автоматический наклон глава допускающий выбор допускающий выбор допускающий выбор допускающий выбор допускающий выбор
Ширина следа 2.25м (89") 2.65м (105") 3.37м (133") 3.57м (141") 4.5м (178")
5.5м (217")
Длина следа 4.02м (158") 5.17м(204") 4.02м (159") 4.02м (159") 6.3м (248")
9.3м(366")
10.8м(426")
16.8м(662")
Максимальная высота 300cм (118") 350cм (138") 300cм (118") 325cm (128") 350cм (138")
Скорость резки 05000-мм/мин (0200-"/мин) 05000-мм/мин (0200-"/мин) 05000-мм/мин (0200-"/мин) 05000-мм/мин (0200-"/мин) 05000-мм/мин 0200-"/мин)
Допускаемая скорость 15000мм/мин (600"/мин) 15000мм/мин (600"/мин) 10000мм/мин (400"/мин) 10000мм/мин (400"/мин) 20000мм/мин (800"/мин)
Приёмистость 800мм/s2 800мм/s2 500 мм/s2 500 мм/s2 1000мм/s2
Точность 0.05мм (0.002") 0.05мм (0.002") 0.08мм (0.003") 0.08мм (0.003") 0.1мм (0.004")
Проводов AC Серводвигатели AC Серводвигатели AC Серводвигатели AC Серводвигатели AC Сер- водвигатели
Движение для X Оси Шариковый ходовой винт Шариковый ходовой винт Шариковый ходовой винт Шариковый ходовой винт Стойки и шестерни
Движение для Y Оси Шариковый ходовой винт Шариковый ходовой винт Шариковый ходовой винт Шариковый ходовой винт Шариковый ходовой винт
Защита для части в движении Двойная защита Двойная защита Воздуходувные мехи Воздуходувные мехи Возд-
уходувные мехи
Рекомендуемый насос 5060-hp 50100-hp 5060-hp 5060-hp Много 50100-hp насосов
Ёмкость абразивного бака 200 л 200 л 50 л 50 л одно 200 L за кажжый портал
Абразивный питатель Автоматический Автоматический Автоматический Автоматический Авто-
матический
Водяной бак нержавеющая сталь нержавеющая сталь Сталь Сталь Сталь / нержавеющая сталь
