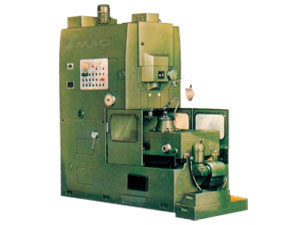

Зубошевинговальный станок

Зубошевинговальный станок

Модель Спецификации		Единица измерения	15713	15714	15715
			Y5132	YP5150A	YMP5150A
		мм	320 400	500 900
Макс.модуль обработанной детали		мм	6	8
Макс.ширина зубчатого венца зубчатого колеса: Наружный		мм	70	125
Макс. перемещение фрезерного шпинделя		мм	84	140
Предел перемещения фрезерного шпинделя за минуту		перемещение/ мин	160-800	100-600
Предел вращающейся подачи за ход (Φ75мм фрезер)		мм	0.2-0.46	0.15-0.6
Основной мотор	Мощность	кВт	3.5	4
	Скорость	rpm	71	1430
Наружные размеры (Д x Ш x В)		мм	2370 x 1670 x 2440	2070 x 1260 x 2210
Чистый вес, приблизительный		кг	6500	6000

Модель Спецификации	Единица измерения	15707	15708	15709	15710	15711
		Y4216	YW4232	YW4232	YW4232C	YD4250
Расстояние между центральными линиями	мм	160	320		320	500
Макс.модуль обработанной детали	мм	4	8		6	8
Ширина обработанной детали	мм	60	40		32	60
Шевер: диаметр	мм	240	240		270	240
Диаметр отверстия фрезы	мм	63.5	63, 50		63.5	63.5
Расстояние между центральными линиями	мм	170	275		270	350
Ширина обрабатывающей детали	мм	98	115		125	150
Макс.расстояние между центрами	мм	400	500		400	500
Угол отклонения фрезерной головки	мм	80	90		100	100
Макс.перемещение рабочего стола		30	30		30	30
Скорость вращения шпинделя	р/мин	59, 742, 91, 114, 179, 225, 286, 347	55-270/8 оборотов		80-250/6 оборотов
Интенсивность подачи по направлению оси	мм/мин	200-300	12-300, 8-190/15 оборотов		бесступенчатая
Мощность основного мотора	кВт	2.2	3		2.2
	р/мин	1420	1380		900
Наружные размеры (Д x Ш x В)	мм	1600 x 2115 x 1600	1550 x 1720 x 2200		1160x1500x2165	139x1600x2325
Чистый вес, приблизительно	т	2	4.8		3	4
