Долбёжный станок

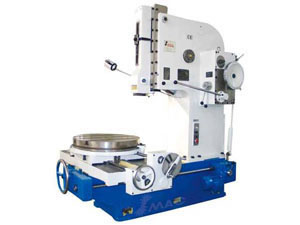

Долбежный станок (15401, 15402)
Долбежный станок --Главная Структура и Особенности:

Будучи предназначена для резки различных пластин, формируемой поверхности и ключевым способом изделия, машина предназначена одного или мелкосерийного производства.
Запуск и остановка машины осуществляет несколько дисков сцепления и взаимный обмен домкрата достигнут соединительным звеном заводной рукоятки. Автоматический механизм для вертикального, горизонтального и круговой подачи вместе с предохранительным устройством осуществляется на столе. И есть также быстрое устройство движения по вертикали, горизонтали и вращательные движения стола, который оборудован механизмом индексации для ротационного движения.

Долбежный станок - параметры

	15401	15402
Технические характеристики	SL200	SL320	Единица
Maкс.Длина долбления	200	320	мм
Количество поршень ответное в минуту	32, 50, 80, 125	20, 32, 50, 80
Угол наклона прошении	00-80	00-80
Вертикальная регулировка поршень	200	315	мм
Диаметр стола	460	500	мм
Расстояние от поверхности инструмента до передней колонки	480	600	мм
Расстояние от поверхности стола до	320	490	мм
Maкс. Продольное перемещение стола	420	630	мм
Max.перекрестное перемещение стола	420	560	мм
Maкс. Ротационный угол стола	3600	3600
Диапазон продольного и перекрестного	0.054-1.24	0.08-1.21	мм
Диапазон ротационного питания стола	0.0350-0.8050	0.0520-0.7830
Maкс. Груз стола	400	500	kг
Мощность главного стола	3	3	kВ
Мощность двигателя для быстрого хода	0.75	0.75	kВ
Скорость главного мотора	1420	960	r/мин
Скорость двигателя для быстрого хода	1380	1380	r/мин
Общее измерение (L x W x H)	1717 x 1221 x 1885	2261 x 1496 x 2246	мм
Вес нетто (прибл)	2200	3100	kг
Плоскость обрабатываемой поверхности на проверенной заготовке	0.015	0.015	мм
Вертикальность обрабатываемой поверхности на проверенной заготовке	0.025	0.025	мм
Шероховатость поверхности на проверенной заготовке	6.3	6.3
Вертикальность обрабатываемой стороне поверхности на проверенной заготовке против базы	0.02	0.02	мм
Старая модель	B5020E/D	B5032E/D
