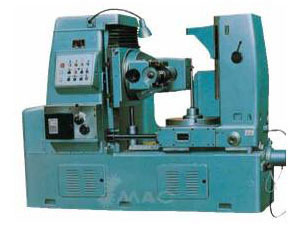

Полуавтоматический зубофрезерный станок

Полуавтоматический зубофрезерный станок

Полуавтоматический зубофрезерный станок -- Назначение станка и применение
Данный станок подходит для крупномасштабного, мелкомасштабного и одинарного производства цилиндрического ЗК и червячной шестерни, может изменять шпиндель в пределах определенного параметра.

Полуавтоматический зубофрезерный станок --Основная характеристика
При обработке резанием цилиндрического ЗК, станок может оперировать не только возвратнопоступательную резку, но также подачу по направлению оси и радиуса.
При резке цилиндрических зубчатых колес одинаковых размеров, необходимо регулировать параметры станка всего один раз. Поэтому станок очень подходит для оператора, чтобы управлять несколькими станками в одно и то же время.
Станок имеет хорошую структуру и минимальную тепловую деформацию. Может оперировать на большой скорости тяжелую фракцию, эффективный в производстве. Станок легок в настройке и эксплуатации, оснащен механизмом автоматической остановки, имеет надежное защитное устройство и автоматическую систему смазки.
Полуавтоматический зубофрезерный станок модели YB3150E имеет те же спецификации и назначения как и этот станок общего назначения. Станок может выполнять квадратный производственный цикл, имеет долгий срок службы.
Вертикальный резцедержатель производится согласно определенным техническим требованиям Заказчика.

Полуавтоматический зубофрезерный станок--Характеристика
Станок подходит для производства большими партиями, мелкими партиями и штучного производства цилиндрического ЗК и червячной шестерни.
Механический станок имеет хорошую жесткость и незначительную тепловую деформацию, позволяет оперированию высокоскоростной резки при тяжелой фракции с высокой эффективностью.
Механический станок удобен для регулирования, оснащен механизмом автоматической остановки, надежным защитным устройством и автоматической системой смазки.

Полуавтоматический зубофрезерный станок-параметры

Название	Основная спецификация				Примечание
Тип	YB3125E	Y3150E	YB3150E	YB3180	Мин.диаметр обрабатываемой заготовки это- Мин. расстояние между координатом заготовки и координатом фрезы минус мин.диаметр фрезы. Аксессуары станка. 1. Оправка машины 1устр. 2. Фрезерная стойка 1устр 3. Сменные зубчатки 57 шт 4. Инструменты для регулировки A. Инструменты для регулировки B. Внутренний шестигранный гаечный ключ 1 шт C. Вилочный торцовый ключ 1 шт D. Маслонагнетатель 1 шт
Максимальный модуль обрабатываемой заготовки	1250мм	500мм	500мм	800мм
Максимальный модуль обрабатываемой заготовки	12мм	8мм	8мм	10мм
Макс.обрабатываемая ширина заготовки		250мм	250мм	300мм
Мин.насечка обрабатываемой заготовки	12 Zмин/ knt=5(*n: количество резаков)	5 Z мин/ k n t = 5 ( * n : количество резаков)	5 Zмин/knt=5 (*n: количество резаков)	8 Zмин/knt=5 (*n: количество резаков)
Макс.диаметр фрезы	220мм	160мм	160мм	180мм
Макс.длина фрезы	220мм	160мм	160мм	180мм
Диаметр сменного сердечника фрезы	27,32,40,50мм	22, 27, 32мм	22, 27, 32мм	22,27,32,40мм
Макс.градус вращения шпиндельной бабки	±60°	±240°	±240°	±60°
Макс. продольное перемещение фрезы	100мм	55мм	55мм	60мм
Расстояние между координатом заготовки и координатом фрезы	Мин: 100mm	Макс: 330мм Мин: 30мм	Макс: 330мм Мин: 30мм	Макс: 585мм Мин: 235мм
Расстояние между рабочим столом и координатом фрезы	Макс: 700мм Мин: 200мм	Макс: 535мм Мин: 235мм	Макс: 535мм Мин: 235мм	Макс: 550мм Мин: 50мм
Расстояние между рабочим столом и торцом подшипника заднего резцедержателя	Макс: 910 мм Мин: 510 мм	Макс: 630мм Мин: 380мм	Макс: 630мм Мин: 380мм	Макс: 600мм Мин: 400мм
Диаметр сердечника заготовки	>60мм	30мм	30мм	60мм
Количество оборотов шпинделя	7 оборотов	9 оборотов	9 оборотов	8 оборотов
Предел скорости шпинделя	16-125r.p.m.	40-250r.p.m.	40-250r.p.m.	40-200r.p.m.
Предел подачи по направлению оси	0.39- 4.4мм/раб. стол за оборот	0.4- 4мм/мм/раб. стол за оборот	0.4- 4мм/мм/раб. стол за оборот	0.4- 4мм/мм/раб. стол за оборот
Мощность основного двигателя	18.25kw	6.45kw	6.45kw	7.45kw
Габаритные размеры	3600X2040 X2400мм	2439x1272 x1770мм	2439x1272 x1770мм	2765x1420 x1850мм
