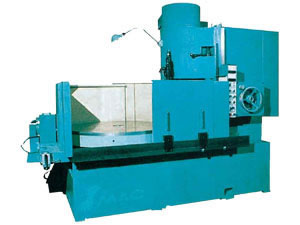

Станок плоскошлифовальный с поворотным столом и вертикальным шпинделем

Станок плоскошлифовальный с поворотным столом и вертикальным шпинделем

Плоскошлифовальный станок с подвижной стойкой

Плоскошлифовальный станок с подвижной стойкой --Стандартные принадлежности:
Охлаждающая цистерна
Основа приспособления для правки шлифовальных кругов
Реборда и разгрузочное колесо
Стандартный маховичок, Оправка, Стенд равновесия, Рабочая лампа
Выравнивающий клин и фундаментный болт
Устройство размагничивания
Контроллер ПЛК (только для моделей AHD)

Плоскошлифовальный станок с подвижной стойкой -- Дополнительные принадлежности:
Электромагнитный патрон
Ручное паралельное устройство для правки шлифовального круга
Охлаждающий бак с магнитным сепаратором
Охлаждающий бак с бумажным фильтром
Охлаждающий бак с магнитным сепаратором и бумажным фильтром
Плоскошлифовальный станок с подвижной стойкой - параметры

    13909 13910 13912 13913 13914
Модель Ед.измерения SG
50100
AHR/
AHD
SG
50160
AHR
/AHD
SG
60120
AHR
/AHD
SG
60160
AHR
/AHD
SG
60220
AHR
/AHD
Размеры рабочего стола мм 500 x 1000 500 x 1600 610 x 1260 610 x 1600 610 x 2200
Макс.шлифование (Продольн x Поперечн.) мм 500 x 1000 500 x 1600 610 x 1260 610 x 1600 610 x 2200
Maкс.расстояние от центра шпинделя до рабочего стола мм 600
Размеры магнитного патрона мм 500 x
1000 x 1
500 x
800 x 2
600 x
1000 x 1
600 x
800 x 2
600 x
1000 x
Скорость продольного перемещения стола м/мин 5-25
Поперечное премещение маховика Автоподача мм/т 0.5-20
Ускоренная подача м/мин 1.25
Подача маховика мм/div 0.02
Вертикальное перемещение маховика Автоподача мм/т 0.005, 0.01, 0.015, 0.002, 0.03, 0.04(only for AHD model)
Ускоренная подача м/мин 230
Подача маховика мм/div 0.02
Диск Скорость rpm 1450(50Hz), 1740(60Hz)
Размеры (OD x W x ID) мм 355 x (20-50) x 127
Шпиндельный двигатель кВт 7.5
Maкс. Грузоподъемность стола (вкл.патрона) кг 700 880 970 1230 1690
Номинальная мощность кВт 12 14
Высота станка мм 2390 (include the packing base)
Площадь под оборудованием (Д x Ш) мм 4700 x 2200 7120 x 2200 4000 x 2400 4700 x 2400 6000 x 2400
Общий вес кг 5500 6000 6500 7000 8000
