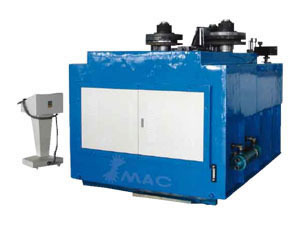

Машина для профильной гибки

Машина для профильной гибки
Машина для профильной гибки --Особенности
Не легкое скольжение колёс ведомых тремя роликами и может сворачивать в рулоны материал с тонкой толщиной стенки.
Может подаваться в обе стороны.
Две створки и возможность резкой остановки позволяют легкое осуществление операций.
Может обработывать различные шарообразные, дугообразные поверхности и шпилевые поверхности.
Он может обрабатывать различные профили,как железные уголки, плоское железо, круглые и другие различные поверхности.
Он может производить профили с большим радиусом без использования форм супер большого размера.
Машина для профильной гибки -- Технические спецификации

		122 01	122 02	122 03	122 04	122 05	122 06	112 10	112 11	112 12	112 13	112 14
Moдель		RR 50	RR 75	RR 89	RR 100	RR 115	RR 159	RR 168	RR 180	RR 219	RR 245	RR 280
Макс. секционный модуль упругости (см3)		6	23	35	53	59	119	158	205	356	450	562
Скорость вращения роликов м/мин)		6	5					4
Предел изгиба (MПa)		ds=250						ds=250
Круглая труба	Maкс. OD	42	76	89	89	114	159	168	219	245	273	273
	Толщ ина стенки	4	4.5	5	8	5	5	8	8	8	8	8
	Наимен ьший диаметр изгиба	500	900	1100	1100	1250	1800	2000	2600	3000	3500	3500
Круглый стальной стержень	Maкс. OD	30	50	55	65	70	85	105	120	135	145	145
	Наимен ьший диаметр изгиба	450	600	600	800	1000	1100	1300	1350	1800	2000	2000
Квадр атная труба	Макс. раздел	45	70	80	90	90	100	140	160	180	200	200
	Толщина стенки	3	4	5	6	8	8	10	12	12	12	12
	Наиме ньший диаметр изгиба	800	1100	1200	1500	1500	1600	2500	3000	3500	3500	3500
Изгиб квадр атной трубы при облегч енном проходе	Макс. раздел	45	75	85	100	100	120	140	160	180	200	200
	Толщина стенки	12	16	18	20	22	30	40	50	50	50	50
	Наимен ьший диаметр изгиба	500	750	800	1000	1200	1400	1800	2000	2200	2400	2400
Изгиб плоской трубы при затруд ненном проходе	Макс. раздел	70	100	120	150	180	200	300	350	350	400	400
	Толщина стенки	18	25	30	35	35	45	50	60	70	70	70
	Наиме ньший диаметр изгиба	650	850	900	1200	1400	1600	2000	2200	2500	3000	3000
Изгиб сталь ного уголка	Макс. раздел	40x5	70x8	80x8	90x10	100x10	120x12	150x16	160x16	180x14	200x18	200x18
	Наимен ьший диаметр изгиба	800	1000	1200	1500	2000	2400	2600	2600	3600	3600	3600
	Мин. раздел	20x5	30x3	35x3	36x5	38x4	40x5	50x6	60x6	70x6	75x6	75x6
	Наиме ньший диаметр изгиба	800	1000	1200	1700	2100	2500	2800	2800	4000	4000	4000
Изгиб сталь ного уголка	Макс. раздел	50x5	80x8	90x10	100x10	120x12	140x16	160x16	180x14	200x18	200x24	200x24
	Наиме ньший диаметр изгиба	800	1000	1100	1300	1600	1800	2200	2500	3600	3600	3600
	Мин. раздел	20x5	30x3	35x3	36x5	38x4	40x5	50x6	60x6	70x6	75x6	75x6
	Наиме ньший диаметр изгиба	800	1000	1500	1700	2100	2500	2800	2800	4000	4000	4000
U-обра зный изгиб стали	Модель U-обра зного изгиба стали	8	12	16	20	25	28	32	36	40	45	45
	Наиме ньший диаметр изгиба	700	900	1000	1200	1500	1800	2500	2500	3000	3000	3000
U-обра зный изгиб стали	Модель U-обра зного изгиба стали	8	12	16	20	25	28	32	36	40	45	45
	Наим еньший диаметр изгиба	700	900	1000	1200	1500	1800	2500	2500	3000	3000	3000
