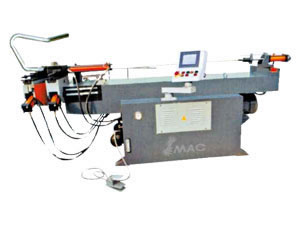

Гибочный станок с одной шпиндельной бабкой

Гибочный станок с одной шпиндельной бабкой

Гибочный станок с одной шпиндельной бабкой --Характеристика:
Станок применяет импортированную специальную систему управления. Работа станка стабильная. Оснащен функциями ручного оперирования, замедленного перемещения, автоматического оперирования, настройки, дисплея и т.д. Станок подходит для высокоскоростного серийного производства.

Гибочный станок с одной шпиндельной бабкой --Характеристика штамповального станка однослойного покрытия серии ЧПУ экономного типа с контактным регулятором:
(1) Машина оснащен Y (передающий материал), B(образующие трубы), C (загибающие трубы) трехосевым электрическим сервоприводом.
(2) C-осевой (загибающие трубы) сервопривод скрытого типа
(3) Быстрая и требуемая скорость. Подходит для производства небольших прямых трубообразных элементов, таких как запчасти автомобилей и кондиционеров.

Гибочный станок с одной шпиндельной бабкой -- Характеристика штамповального станка многослойного покрытия серии ЧПУ экономного типа с контактным регулятором:
(1) Штамповальный станок многослойного покрытия серии ЧПУ экономного типа с контактным регулятором оснащен трехосевым Y (передающий материал), B (образующие трубы), C (загибающие трубы) электрическим сервоприводом. Применяет функцию автоматического переключения рабочего пояска матрицы V-осевой головки.
(2) Быстрая обработка и высокая производительность. Подходит для крупносерийного производства элементов, предназначенных для мебели, спортивных аппаратов, автомобильных запчастей, запчастей для летательных аппаратов.
Гибочный станок с одной шпиндельной бабкой-спецификация

Стандартный тип		28B	38B	42B	50B	60B	63B	76B
NC тип		28NC	38NC	42NC	50NC	60NC	63NC	76NC
CNC тип		28CNC	38CNC	42CNC	50CNC	60CNC	63CNC	76CNC
Макс.пропускная способность трубы	мм	F28 x 2	F38 x 2	F42 x 2	F50 x 2	F60 x 2	F63 x 5	F76 x 5
Предел гибочного радиуса	мм	28-180	30-200	30-250	35-250	35-300	40-300	60-350
Предел гибочного угла	°	0-190°	0-190°	0-190°	0-190°	0-190°	0-190°	0-190°
Действительное расстояние (мм)	стандартный тип	18000	25000	28000	28000	28000	30000	35000
	NC/CNC	1600	2000	2000	2000	2000	2000	2800
Двигатель нагнетательной масляной системы	кВт	3.2	4	4	5.5	5.5	7.5	7.5
Макс.давление	кг/cn	150	150	150	150	150	150	150
Длина	Стандартный тип	350	350	450	450	500	550	550
	NC/CNC	320	420	450	450	450	500	550
Ширина	см	65	80	80	80	80	80	110
Высота	см	130	130	130	130	130	130	135
Вес (кг)	Стандартный тип	1200 1800	1500 2000	1800 2200	1800 2500	2500 2800	3000 3500	3500 4000
	NC/CNC	1800	2000	2200	2500	2800	3500	4000



Стандартный тип		89B	100B	114B	120B	129B	159B	168B
NC тип		89NC	100NC	114NC	120NC	129NC
CNC тип		89CNC	100CNC	114CNC	120CNC	129CNC
Макс.пропускная способность трубы	мм	F89 x 5	F100x5	F114x5	F120x5	F129x5	F159x8	F168x8
Предел гибочного радиуса	мм	60-400	60-450	80-500	80-500	80-550	100-600	100-650
Предел гибочного угла	°	0-190°	0-190°	0-190°	0-190°	0-190°	0-190°	0-190°
Действительное расстояние (мм)	стандартный тип	40000	4000	4200	4200	4500	7000	7500
	NC/CNC	2800	2800	2800	2800	2800
Двигатель нагнетательной масляной системы	кВт	11	11	15	15	15	22	22
Макс.давление	кг/cn	150	150	150	150	150	150	150
Длина	Стандартный тип	600	600	650	650	700	1000	1000
	NC/CNC	650	650	700	700	800
Ширина	см	110	110	110	110	110	140	140
Высота	см	135	135	135	135	135	180	180
Вес (кг)	Стандартный тип	4500 5000	5000 5500	5500 5800	5800 6000	6800 7200	10000	1200
	NC/CNC	5000	5500	5800	6000	7200
