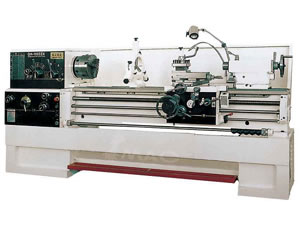

Токарный станок с выемкой в станина

Токарный станок с выемкой в станина.
Токарный станок с выемкой в станина-описание
В токарном станке применены унифицированные узлы фартука и коробки подач. Станок токарный - базовый станок с выемкой в станине. Станина имеет выемку, закрываемую съемным мостиком. Это позволяет при снятом мостике обрабатывать более крупные (диаметром до 620 мм) заготовки типа дисков, колец и фланцев. Жесткая коробчатой формы станина с калеными, шлифованными направляющими обладает достаточной жесткостьюэ. Шпиндель смонтирован на точных подшипниках качения. Конструкция резцедержателя обеспечивает стабильность положения фиксации инструмента.
Токарный станки с выемкой в станине, кроме выполнения операций указанных выше, позволяет так же обрабатывать объемные заготовки типа дисков большого диаметра. Отличительной особенностью серии является большая величина диаметра главного шпинделя станка по сравнению со станками, обладающими схожими характеристиками.
А также станки обладают низким уровнем шума, современными техническими характеристиками, обеспечивающими обработку деталей с прогрессивными режимами резания, а также высокой жесткостью и виброустойчивостью, высокомеханизированы, удобны в управлении.

Токарный станок с выемкой в станина- параметры

			22609	22610			22611		22612
Пункт Модель			L6256 zx	L6246zx			L6240zx		L6236zx
				1880 zx	1860 zx	1840 zx	1660 zx	1640 zx	1460 zx	1440 zx
Макс .наибольшии диаметр устанавливаемого	Над станиной	мм	560	460 (18")			410(16")		360
	Перевозка	мм	350	290 (10-4/5")			250(10")		195
	Располож енный внутри	мм	775	700 (27-1/2")			660(26")		530
Макс .длина обрабатываемой части (два центра )		мм	2000/ 1500	2000 (80")	1500 (60")	1000 (40")	1500 (60")	1000 (40")	1500 (60")	1000 (40")
Эффективная длина промежутка		мм	200(8")
Шпиндель	Диаметр отверстия шпинделя	мм	80(3-1/8")
	Коническая		M.T.No.7
	Общая скорость		12
	Диапозон частоты врашения	r.p.m		42-1800 or 25-1800			42-1800 or 25-1800		42-1800
Нарезание резьбы				Metric Range/No		Whitworth Range/ No.	D.P.Range/No.		Module Range/No.
				0.5-20mm/24		72-1-5/8t.p.i/61	96-3-1/4D.P/45		0.25-10M.P/20
Амплитуда скорости подачи	Относяшийся к длине	мм	0.04-2.46 (0.0015"-0.0913")
	Поперечный	Мм	0.02-1.23 (0.0005"-0.365")
Пиноль задней бабки	Наружный диаметр	Мм	75(3")
	Коническая форма		M.T. NO5	M.T.No.5			M.T.No.4		M.T.No.4
	Макс . движение	Мм	130 (5")
Макс .длина поворотной части		Мм	100(4")
Макс . поперечное передвижение суппорта		Мм	230(9")
Макс . объем стержня резцам (W x H)		мм	25 x 25(1" x 1")
Мощность основного двигателя		kW	7.5	5.5
Габаритные размеры (L x W x H)		Мм		3320x 1000 x1295	2810x 1000 x295	2310x 1100 x1255	2810x 1000 x1275	2310x 1000 x1275	2810x 1000 x1255	2310x 1000 x1255
Вес		Кг	3100/ 3890	3055	2835	2635	2630	2485	2510	2355
