Тяжелый токарный станок

Тяжёлый Токарный станок

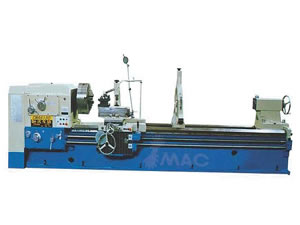

Тяжелый токарный станок (LSP6185, LSP61100)
Тяжелый токарный станок --Характеристика и описпние:
Станок предназначен для осуществления различной токарной обработки заготовок:
точение наружных и внутренних цилиндрических поверхностей
нарезание различных видов метрической, дюймовой, цилиндрической резьбы;
сверление и рассверливание
Крестовый суппорт может быть использован для точения коротких конусов приводом от двигателя, так же он используется для точения длинных конусов с использованием продольной подачи с приводом от двигателя. Благодаря наличию мощного двигателя, станок позволяет производить нарезание различной резьбы на заготовках из черных и цветных металлов твердосплавным инструментом.

Тяжелый токарный станок--Специальные приспособления:
3.4-кулачковая планшайба Φ320мм, Φ800мм, Φ1000мм
Автоматическое выключение относящийся к длине
Быстросменный резцедержатель
4-позиции относяшийся к автоматической длине
Автоматическая тормозная система
Неподвижный люнет Φ40-Φ350мм, Φ50-Φ470мм,
Φ100-Φ520мм
Подвижной люнет Φ30-Φ120мм
Схема точение конуса

Тяжелый токарный станок--Стандартные приспособление:
4-кулачковая планшайба Φ800мм
Осветительный прибор
Охладающее устроиство
Специальный инструмент
Тяжелый токарный станок---параметры

Тип Основные параметры LSP6185 LSP6285 LSP61100 LSP62100
Наибольшии диаметр нпд станиной мм(in) 850 (34) 1030 (41)
Наибольший диаметр обрабатываемой заготовки (над суппортом) Мм(in) 1150 (46) 1350 (54)
Изменение позиции станка Мм(in) 520 (21) 720 (28)
Макс. Наибольшая длина обточки Мм(in) 1500-16000 (60-640)
Mакс. Загатовка между центрами Кг 4000
Ширина канала Мм(in) 600 (24)
Передний конец шпинделя ISO A2-11
Диаметр переднего подшипника шпинделя мм(in) 160 (6.4)
Диаметр отверстия оси Мм(in) 100 (4)
Коническое отверстие Metric No. 120
Число ступеней яастоты вращения шпинделя (ручное управлние)
Скорость вращение r/мин 5-630
Мощность основного двигателя kw AC15 AC18.5
Быстрая продольная скорость двигателя kw 1.1
Деталь стержня резца Мм(in) 32 x 32 (1.3 x 1.3)
Угол наклона верхней части суппорта ±90°
Длина хода верхней части суппорта Мм(in) 250 (10)
Длина хода вертикальной части суппорта Мм(in) 600 (24)
Ходовая скорость верхней части суппорта Мм/min 900
Ходовая скорость поперчной части мм/min 1800
Быстрая скорость движения относящийся к длине мм/мин 3640
Метрическая резьба направления Мм 56 1-120
Дюймовая резьба направления T.P.I. 56 30-1/4"
Модульная резьба направления Мм 56 0.5-60
Диаметральный шаг направления D.P. 56 60-0.5
Постоянное распростронение амплитуды питания m/rev 64 0.08-9.6
Число определения размеров элементов поперечных связей корпусаамплитуды питания m/rev 64 0.04-4.8
Размер поперечного сечения стержня резца. m/rev 64 0.02-2.4
Диаметр пиноля задней бабки Мм(in) 120 (4.8)"
Коническое отверстие пиноля задней бабки Morse No.6
Подача пиноля задней бабки Мм(in) 250 (4.8)"
Вес токарного станка с 3m b.c. Кг 5300 5800
Дополнительная масса 1m b.c. кг 1000
Габаритные размеры машины (длина x ширина x высота )(3м) мм 5150 x 1500 x 1500 5150 x 1600 x 1600
Прежняя модель CWA6185 CWA6285 CWA61100 CWA62100
