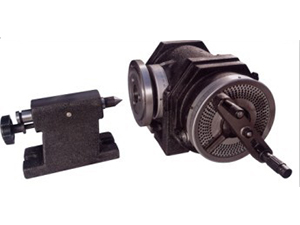

Полу-универсальная делительная головка серии 312

Полу-универсальная делительная головка серии 312 - это одной из наиболее важных деталей фрезерного станка. Может использоваться для простого индексирования и кругового деления на любые равные части, и др.

Вспомогательные детали:
Задняя бабка
Центр
Делительная пластина
Фланец
3-кулачковый патрон
Круглый стол (выборочно)

Изделия/Характеристики	312100	312125	312160	312200
Центральная высота, мм	100	125	160	200
Угол наклона шпинделя от горизонтального положение вверх	≤95°	≤95°	≤95°	≤95°
Угол наклона шпинделя от горизонтального положение вниз	≤5 °	≤5 °	≤5 °	≤5 °
Угол вращения шпинделя для одного полного оборота делительной рукоятки	9°(540 делений,1´ каждое)	9°(540 делений,1´ каждое)	9°(540 делений,1´ каждое)	9°(540 делений,1´ каждое)
Минимальная шкала верньера	10´´	10´´	10´´	10´´
Соотношение червячной передачи	1:40	1:40	1:40	1:40
Отверстие конуса хвостовика шпинделя	MT3	MT4	MT4	MT4
Ширина установочной клавиши, мм	14	18	18	18
Диаметр короткого конуса хвостовика шпинделя для монтажного фланца, мм	Φ41.275	Φ53.975	Φ53.975	Φ53.975
Количество отверстий на делительной пластине: 1-я пластина	24,25,28,30, 34,37,38,39, 41,42,43	24,25,28,30, 34,37,38,39, 41,42,43	24,25,28,30, 34,37,38,39, 41,42,43	24,25,28,30, 34,37,38,39, 41,42,43
Количество отверстий на делительной пластине: 2-я пластина	46,47,49,51, 53,54,57,58, 59,62,66	46,47,49,51, 53,54,57,58, 59,62,66	46,47,49,51, 53,54,57,58, 59,62,66	46,47,49,51, 53,54,57,58, 59,62,66
Индивидуальные ошибки индексации шпинделя для одного полного оборота делительной рукоятки	±45´´	±45´´	±45´´	±45´´
Учет ошибки в любой четверти периферии фланцев шпинделя	±1´´	±1´´	±1´´	±1´´
Максимальная несущая способность, кг	100	130	130	130
Вес нетто, кг	57	83.5	100	130
Общий вес, кг	69	96	114	140
Внешние размеры, мм	610*495*255	536*460*310	710*505*342	710*535*342
