Вертикальный консольно-фрезерный станок

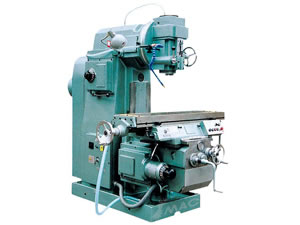

Вертикальный консольно-фрезерный станок (VM5032A)

Вертикальный консольно-фрезерный станок --Основная характеристика и применение
Вертикальный консольно- фрезерный станок подходит для фрезерования плоских, наклонных, угловых поверхностей, применяет дисковые фрезы, угловые резаки, фасонные резаки, металлические фрезы. При установке с индексом, станок может выполнять фрезерные операции в зубчатых зацеплениях, резаке, спиральном желобе, кулачковой шестерне и барабане. Вертикальная фрезерная бабка вращается на ±45°. Гильза шпинделя может перемещаться вертикально. Рабочий стол может ускоренно перемещаться. Операция по продольному, поперечному и вертикальному перемещению рабочего стола выполняется вручную или автоматически. Рабочий стол и направляющие имеют хорошую жесткость, гарантируют высокую точность.
Вертикальный консольно-фрезерный станок-параметры

		13107	13107-1
Модель		VM5032A	VM5032 x 16
Размеры рабочего стола	мм	320 x 1320	360 x 1600
T - шлицы (К xШ x Д)	мм	3 x 18 x 80	3 x 18 x 80
Продольное перемещение X	мм	800/780	1020/1000
Поперечное перемещение Y	мм	300/780	300/280
Вертикальное перемещение Z	мм	410/400	410/400
Количество подачи		18	18
Скорость вращения шпинделя: Продольная X	мм/мин	15-750	15-750
Поперечная Y	мм/мин	15-750	15-750
Вертикальная Z	мм/мин	5.7-280	5.7-280
Диапазон ускоренной подачи: продольный X	мм/мин	2250	2250
поперечный Cross Y	мм/мин	2250	2250
вертикальный Z	мм/мин	844	844
Вращение вертикальной фрезерной бабки		±45°	±45°
Перемещение гильзы шпинделя	мм	75	75
Расстояние от центра шпинделя до колонки	мм	380	380
Мин.расстояние от торца шпинделя до рабочего стола	мм	60	60
Конус шпинделя		50% 7:24	7:24 50#
Диаметр вала		Ø32 Ø50	Ø32 Ø50
Количество оборотов шпинделя		18	18
Скорость вращения шпинделя	r/мин	30-1500	30-1500
Мощность основного двигателя	кВт	7.5	7.5
Мощность двигателя подачи	кВт	1.5	1.5
Мощность охлаждающего насоса	кВт	0.12	0.12
Наружные размеры	мм	2030 x 1707 x 2096	2030 x 1707 x 2096
Упаковочные размеры	мм	2240 x 1790 x 2320	2240 x 2180 x 2320
Чистый вес	кг	3200	3250
Старая модель		X5032A	X5032 x 16
