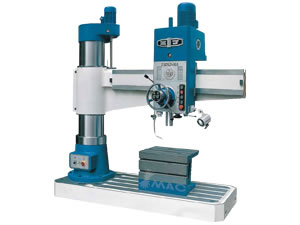

Радиально-сверлильный станок ZJ

Радиально-сверлильный станок ZJ

			15106	15107	15108	15109	15110	15111	15112	15113	15114
Модель изделия			RD63 20/1	RD80 25/1	RD10 031/1	RD12 540	URD40	URD40Z	URD 100Z	URD 125Z	URD 50ZJ
Maкс диаметр сверления		мм	63	80	100	125	40	40	100	125	50
	Maк	мм	2000	2500	3150	4000	1600	1600	3150	4000	1600
Расст. Межу осью шпин- деля и колонны	Mин	мм	450	500	570	600	850	350	570	600	850
Расст.От перед. Части шпинд. И рабочей поверх. Корпусн. доски	Maк	мм	1600	2000	2500	2500	-	-	3105	3470	-
	Mин	мм	400	550	750	750	-	-	1355	560	-
Перемещение шпинделя		мм	400	450	500	560	315	315	500	125	315
Шпиндельная тонкая свеча		NO.	5#	6#	6#	Metrie80	4#	4#	6#	Metrie80	5#
Диапозон скорости шпинделя		r/min	20-1600	16-1250	8-1000	6.3-800	16-1250	25-2000	8-1000	6.3-800	16-1250
Номер скорости шпинделя		-	16	16	22	22	16	16	22	22	16
Диапазон питания шпинделя		мм/r	0.04-3.2	0.04-3.2	0.06-3.2	0.06-3.2	0.06-1	0.04-3.2	0.06-3.2	0.06-3.2	0.06-1
Номер питания шпинделя		-	16	16	16	16	9	16	16	16	9
Размер стола		мм	630x800	800x1000	800x1250	800x1250	-	-	-	-	-
Перемещение шпиндельной бабки		мм	1550	2000	2580	3400	750	1250	2580	3400	750
Мощность главного двигателя		kW	5.5	7.5	15	18.5	3	3	15	18.5	4
Перемещение выдвижного шпинделя по колонне		мм	-	-	-	-	900	-	-	-	900
Угол поворота шпиндельной бабки		-	-	-	-	-	90	-	-	-	90
Расстояния перемещения опоры		мм	-	-	-	-	-	2000	4000	-	2000
Масса нетто		kг	7000	11000	20000	28500	4500	6000	22000	54500	7200
Общее измерение(L x W x H)		мм	3080x 1250 x3291	3730x 1400 x4025	4780x 1630 x4600	5910x 2000 x5120	3058x 1240 x2713	4350x 1002 x3025	9000x 1540 x4975	18234x 10234x 5640	4350x 1710 x3143
Старая модель			Z3063 x20/1	Z3080 x25/1	Z30100 x31/1	Z30125 x40	Z3140A	Z3340	Z33100	Z33125	Z3550
