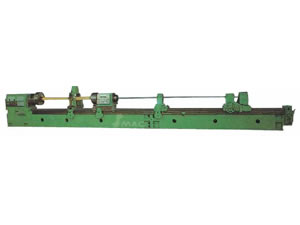

Сверлильно-расточные станки

Сверлильно-расточные станки

Сверлильно-расточные станки-параметры

Спецификации		14712	14713	14714	14715
		DDB25	DDB35	DDB50	DD20
Рабочая емкость	Maкс.диаметр растачивания	250мм	305мм	550мм	200(80мм)сверление
	Макс.глубина растачивания	1000-8000мм		1200мм	1000-8000мм
	Предел фиксированного диаметра заготовки	60-330мм	220-450мм	345-750мм	10-280мм
Шпиндель	Высота от центра шпинделя до постели	350мм	450мм	625мм	350мм
	Диаметр отверстия шпинделя	F75мм		F130мм	F75мм
	Конусность отверстия шпинделя	F85мм 1:20		Метрический 140#	-
	Предел скорости шпинделя	40-500р/мин 11 видов		3.15-315р/мин 21видов	61-1000
Подача	Предел скорости подачи	5-1000мм/мин
	Ускоренное перемещение пильной рамы	2м/мин			-
Двигатель	Мощность основного мотора	30кВт			59.6
	Мощность двигателя гидравлического насоса	1.5кВт
	Мощность двигателя ускоренного перемещения пильной рамы	3кВт
	Мощность двигателя подачи	4кВт
	Мощность двигателя охлаждающего насоса	5.5кВт 4 группы	5.5кВт 3группы
Другие	Максимальное давление системы охлажления	2.5МПа	0.36МПа		2.5МПа
	Циркуляция в системе охлаждения	100 200 300 400 л/мин	300 600 900 л/мин		100 200 300 400 л/мин
	Максимальное рабочее давление гидросистемы	6.3MPa			-
Старая модель		T2225	T2235	T2250	T2120

Модель	T2225			T2235			T2120
Длина Технические параметры	Площадь под оборудо ванием Д x Ш x В	Чистый вес (т)	Общий вес (т)	Площадь под оборуд ованием Д x Ш x В	Чистый вес (т)	Общий вес (т)	Площадь под оборудованием Д x Ш x В	Чистый вес (т)	Общий вес (т)
1000mm	7948 x 3150 x 1550	12	13	7948 x 3500 x 1850	12.7	13.6	7948 x 2893 x 1550	11.8	12.9
2000мм	9948 x 3150 x 1550	14.5	15	9980 x 3500 x 1850	15.1	16.4	9948 x 2893 x 1550	13.5	14.8
3000мм	11948 x 3150 x 1550	16.3	17	11980 x 3500 x 1850	16.8	18.2	9948 x 2893 x 1550	15.2	16.8
4000мм	13948 x 3150 x 1550	18.8	20	13980 x 3500 x 1850	19.1	20.7	13948 x 2893 x 1550	17.6	19.2
5000мм	15948 x 3150 x 1550	20.6	22	15980 x 3500 x 1850	21.1	22.5	15948 x 2893 x 1550	19.3	20.8
6000мм	17948 x 3150 x 1550	22.5	23	17980 x 3500 x 1850	22.5	24.4	17948 x 2893 x 1550	21.3	23.3
7000мм	19948 x 3150 x 1550	24.5	25	19980 x 3500 x 1850	24.2	26.2	19948 x 2893 x 1550	23.3	25.3
8000мм	21948 x 3150 x 1550	26.2	28	21980 x 3500 x 1850	26.4	29.6	21948 x 2893 x 1550	25.3	27.3
