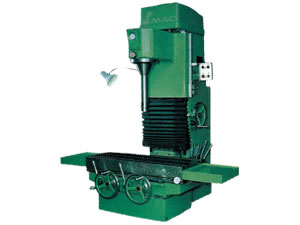

Вертикально-расточный станок

Вертикально-расточный станок

Вертикально-расточный станок -- описание
Вертикально точный расточный станок в главном используется для того, чтобы иметь высоко точные отверстия обсадной трубы и другие точные отверстия
Техническая характеристика:
Стол в длину и движущееся устройство в определенном направлении. Быстро приспособленное для центровки
Расточное измерительное устройство. Также обеспечивает дополнительное цифровое считывание перемещения стола.

Вертикально-расточный станок--Стандартные принадлежности
1. Универсальный шпиндель
2. Расточный шпиндель 110
3. Расточный шпиндель 75
4. Расточный шпиндель 56
5. Расточный шпиндель 45
6. Суппорт
7. V-типное цилиндр образная оправка
8. Зыбучий цилиндр образная оправка
9. Расточный измерительный прибор
10. Расточный шпиндель 150
11. Универсальный расточный и шпиндельная бабка фрезерного станка
12. 4#расточная оправка
13. 250 Корпус фрезерный резец

Вертикально-расточный станок- Станочные приспособления
●Стандартные принадлежности ▲ Вспомогательное оборудование

1

2

3

4

5

6

7

8

9

10

11

12

13

BC16A

▲

●

▲

▲

●

▲

T716

BC10B

▲

●

▲

▲

●

●

T7210B

BC20B

▲

▲

▲

▲

▲

●

▲

▲

●

●

●

T7220B

BC20C

●

▲

▲

▲

▲

●

▲

▲

●

●

●

●

T7220C

BC20D

●

▲

▲

▲

▲

●

▲

▲

●

●

●

●

T7220D

Вертикально-расточный станок- параметры

Модель Спецификация		14501	14502	14503	14504	14505
		BC20B	BC10A	BC16A	BC20D	BC20C
Maкс. Расточный диаметр.	мм	200	100	165	200	200
Maкс. Расточная глубина	мм	500	325	410	500	500
Ступень скорости шпинделя		9	9	9	250	250
Диапазон скорости шпинделя	мм/rev	53-840	65-100	190-600	53-840	53-840
Ступень питания шпинделя	мм	4	4	4	9	9
Диапазон питания шпинделя	мм	0.05-0.20	0.05-0.20	0.05-0.20	0.05-0.20	0.05-0.20
Перемещение шпинделя	мм	710	410	550	710	710
Расстояние от шпиндельной центральной линии до вертикальной стороны суппорта	мм	315	390	315	315	315
Измерение стола	мм	500 x 1250	400 x 1000	500 x 1200	500 x 1250	500 x 1250
Продольное перемещение	мм	900	650	700	100	100
Поперечное перемещение	мм	100	100		160	160
Точность устройство		IT7	IT7	IT7	IT7 IT8	IT7 IT8
Округлость	мм	0.0025	0.002	0.0025	0.005	0.005
Цилиндр ичность	мм	0.01/300	0.01/300	0.01/300	0.01/300	0.01/300
Чистота поверхности	мм	Ra0.8	Ra0.8	Ra0.8	Ra0.8	Ra0.8
Общее измерение	мм	1580x1250x2340	1700x1550x1900	1860x1500x2230	1588x2610x2350	1588x2610 x2350
N.W/G.W.	kг	3300/3800	2000/2500	2500/3000	3500	3500
Старая модель		T7220B	T7210A	T716A	T7220D	T7220C
