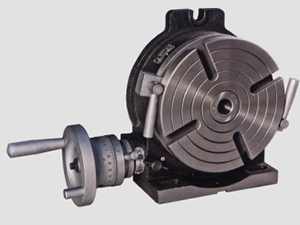

Горизонтальный и вертикальный поворотный стол серии 315

Горизонтальные и вертикальные поворотные столы серии 315 представляют собой один из главных комплектующих фрезерных станков, и используются для индексного фрезерования, расточки, круговой резки, проточки втулки, и т.д. При совокупном использовании с задней бабкой подходит для осуществления сложной работы по круговому индексному фрезерованию и расточке.

Мы также предлагаем делительные головки с левосторонним маховиком по специальному заказу клиента.

Параметры	31500	31501	31502	31503	31504	31505
Диаметр стола, мм	Φ150	Φ200	Φ250	Φ300	Φ350	Φ400
Центральное отверстие (конус Морзе)	3#	3#	3#	4#	4#	4#
Высота центра в вертикальном положении, мм	100	135	165	195	230	260
Ширина Т-слота, мм	12	12	12	14	14	14
Прилежащий угол Т-слота стола	90°	90°	60°	60°	60°	60°
Ширина установочной клавиши, мм	16	16	16	16	16	18
Модуль червячной передачи	1.5	1.5	2	2.5	2.5	3.5
Передаточное отношение червячной передачи	1:90	1:90	1:90	1:90	1:90	1:90
Цены деления стола	360°	360°	360°	360°	360°	360°
Угол поворота стола с одним оборотом червячного винта	4°(1´ на деление)	4°(1´ на деление)	4°(1´ на деление)	4°(1´ на деление)	4°(1´ на деление)	4°(1´ на деление)
Минимальное значение верньера	10´´	10´´	10´´	10´´	10´´	10´´
Точность индексирования	80´´	80´´	60´´	60´´	60´´	60 ´´
Максимальная несущая способность (при горизонтальном положении стола), кг	100	150	200	250	300	350
Максимальная несущая способность (при вертикальном положении стола), кг	50	75	100	125	150	175
