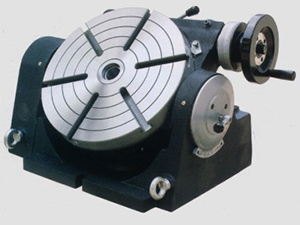

Наклоняемый поворотный стол серии 315

Наклоняемый поворотный стол серии 315 является одним из основных деталей станков для фрезерования, расточки и сверления. Используется для обработки наклонных отверстий или поверхностей, и отверстий установочных углов. Кроме этого, конструкция оборудования позволяет установить вертикальное положение, необходимое для центральных операций с задней бабкой.

Стол может быть наклонен в любое положение в диапазоне от 0 до 90 градусов и зафиксирован.

Дополнительно предлагается соединительный фланец спирального патрона в отдельной упаковке. По специальному заказу, мы можем предложить детали и аксессуары для делительных пластин, позволяющие точно разделить 360 градусов зажимной поверхности на от 2 до 66 частей, а также на 2, 3 и 5 частей, и от 67 до 132 частей.

Параметры	31515	31516	31517	31518
Диаметр стола, мм	Φ160	Φ250	Φ320	Φ400
Центральное отверстие (конус Морзе)	2#	3#	4#	4#
Диаметр центрального отверстия, мм	Φ25X6	Φ30X6	Φ40X10	Φ40X10
Ширина T-слота, мм	10	12	14	14
Прилежащий угол Т-слота стола	90°	60°	60°	60°
Ширина установочной клавиши, мм	12	14	18	18
Модуль червячной передачи	1.5	2	2.5	3.5
Передаточное отношение червячной передачи	1:90	1:90	1:90	1:90
Цены деления стола	360°	360°	360°	360°
Угол наклона	0°~90°	0°~90°	0°~90°	0°~90°
Индикатор положения маховика	1´´	1´´	1´´	1´´
Минимальное значение верньера	10´´	10´´	10´´	10´´
Максимальная несущая способность (при горизонтальном положении стола) кг	100	200	250	300
Максимальная несущая способность (при вертикальном положении стола) кг	50	100	125	150
