Гравировальный копировально-фрезерный станок и Заточный станок

Копировально-фрезерный гравировальный станок и Заточный станок

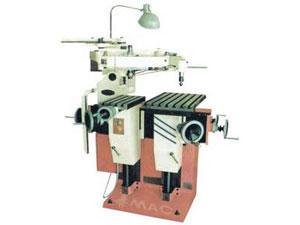

3-D Пантографический копировально-фрезерный гравировальный станок

		13602	13603
Модель		EM20A	EM22A
Длина фрезерования, Макс. (по сниженным 1:1.5)		220мм	250мм
Ширина фрезерования, Макс. (по сниженным 1:1.5)
Расстояние между центрами пантографа		380мм	420мм
Диапазон фрезерной пропорции		1.5:1-8:1
Размеры рабочего стола (Д x Ш)		200 x 360мм
Перемещение рабочего стола--- Продольное/Поперечное/Вертикальное
Размеры копировального стола (Д x Ш)		320 x 500мм
Перемещение копировального стола --- Продольное/Вертикальное		200мм/320мм
Вращение рабочего стола		360
Макс. Расстояние от торца шпинделя до поверхности рабочего стола		360мм
Шпиндель: Ускоренное перемещение/Микросмещение		6мм/1мм
Скорость шпинделя: количество оборотов/скорость вращения		12 оборотов/ 1600-2000rmp
Диаметр пружинящей втулки/фт (по заказу)		3, 4, 6, 8, 10мм or 1/8", 3/16", 1/4", 5/16", 3/8"
Двигатель	Мощность/Напряжение Скорость/Частота	0.37kw/220, 380, 420, 440V
		2840rmp/50Hz или 3400rmp/60Hz
Наружные размеры/Чистый вес		135 x 930 x 140cm/690kg
Упаковочные размеры/Общий вес		164 x 114 x 180cm/940kg
Старая модель		X4220A	X4222A

Гравировальный копировально-фрезерный станок и Заточный станок ---Дополнительные принадлежности
KXM10C Универсальный режущий станок
3-Кулачковый патрон110
TS/80 Вращающийся стол
QH88 Вращающиеся тиски

Гравировальный копировально-фрезерный станок и Заточный станок--Универсальный заточный станок

		13604	13605
Модель		UCG10B	UCG10C	in
Диск для шлифовки	Диаметр	F100mm	F100mm	F4"
	Толщина	50mm	50mm	2"
	Диаметр отверстия	F20mm	F20mm	3/4"
Скорость шпинделя
Диаметр зажимаемой втулки		F3-F25мм	F3-F25мм	1/8"-1"
				1/8"-5"
Продольное перемещение резака в положении «вольно»		140мм	140мм	51/2"
Продольное микрорегулируемое перемещение резака в положении «вольно»		18мм	18мм	3/4"
Перемещение диска для шлифовки
Угол конической заточки		00-1800	00-1800
Угол негативной конической заточки		00-520	00-520
Задний угол заточки		00-440	00-440
Maкс.диапазон заточки токарного резца		25 x 25мм	25 x 25мм	1"/1"
Диапазон заточки фрезерования вертикальным шпинделем		F3-F25мм	F3-F25мм
Заточка сверл		F3-F15мм	F3-F15мм
Мощность		0.25кВт	0.18кВт
Скорость		2810rpm	2810rpm
Скорость		3400rpm	3400rpm
Трехфазное напряжение		220V,380V,110V,124V	220V,380V,110V,124V
Однофазное напряжение		220V, 110V, 124V	220V, 110V, 124V
Частота		50 или 60Hz	50 или 60Hz
(Общий вес):		80кг	80кг
(Упаковочные размеры):		60 x 39 x 42 (см)	60 x 39 x 42 (см)
Старая модель		KXM10B	KXM10C
