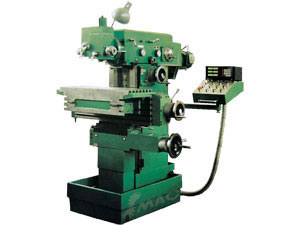

Фрезерный станок для инструментальных работ (13502)

Фрезерный станок для инструментальных работ --Применение:
Универсальный фрезерный станок для инструментальных работ может выполнять такие как размалывание, сверление, резание в торец, прорезание канавок и т.д. Подходит для механизированной резки, обработки, штамповки, прессовки и другой фигурации. При помощи различных специальных приспособлений, станок может обработать различные компоненты, такие как дуга, шестерни, стойки и т.п.

Фрезерный станок для инструментальных работ--Характеристика:
Оригинальная структура, многосторонность, высокая точность, легкая эксплуатация.
Различные приспособления расширяют круг применения и повышают уровень технической эксплуатации.
Модель XS8140A: программируемая система цифрового дисплея, разрешающая способность до 0.01мм.

Дополнительные аксессуары по заказу
Универсальный стол, Вращающийся стол для обработки под различными углами, Паралельные тиски
Разделительная головка, Долбежная головка, Штатив буровой машины, Фрезерный резец.
Фрезерный станок для инструментальных работ-параметры

		13502	13502-1	13503	13503-1
Основные спецификации		TM32A	TMS32A	TM40A	TMS40A
	Горизонтальный рабочий стол (Ш x Д)	320 x 750мм		400 x 800мм
Рабочий стол	Вертикальный рабочий стол (Ш x Д)	250 x 850мм		250 x 950мм
Продольное/Поперечное/Вертикальное перемещение		400/300/400		500/350/400
	Горизонтальное вращение	360		360
Универсальный стол	Наклонение к передним и задним	30		30
	Наклонение слева и справа	30		30
	Вертикальное перемещение гильзы шпинделя	60мм		60мм
Вертикальная шпиндельная головка	Наклон налево и направо	90		90
	Конус	ISO40		ISO40
Горизонтальный шпиндель	Высота от осевой линии шпинделя до основания	1330мм		1330мм
	Мин.расстояние между осевой линией шпинделя и поверхностью горизонтального стола	40мм		35мм
	Конус	ISO40		ISO40
Вертикальный шпиндель	Мин.расстояние между торцом и поверхностью горизонтального стола	10мм		5мм
Количество оборотов/Скорость вращения горизонтального и вертикального шпинделя		18 оборотов 40-2000rpm		18 оборотов 40-2000rpm
Количество оборотов/Скорость вращения подачи: продольная подача, поперечная подача, вертикальная подача		18 оборотов 10-500мм/мин		18 оборотов 10-500мм/мин
Подача гильзы вертикального шпинделя в осевом направлении: количество оборотов/скорость		3оборота 0.03-0.12mm/rev		3оборота 0.03-0.12mm/rev
Мощность основного двигателя/двигателя подачи		3kw/1.5kw		3kw/1.5kw
Maкс. Грузоподъемность стола/ Maкс. Режущая способность		300kg/500kg		400kg/500kg
Упаковочные размеры (Дx Ш x В) Чистый вес		181 x 122 x 171 cm/2200kg		182 x 164 x 171 cm/2300kg
Упаковочные размеры (Дx Ш x В) Общий вес		199 x 164 x 211см		205 x 176 x 208см
Старая модель		X8132A	XS8132A	X8140A	XS8140A
