Круглошлифовальный станок

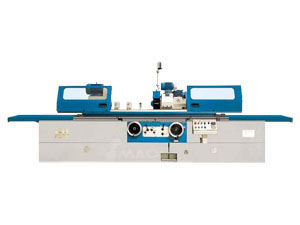

Круглошлифовальный станок(UGG32x1500)

Круглошлифовальный станок серии CG подходит для шлифования наружной поверхности цилиндра и конической формы.
Круглошлифовальный станок серии UCG подходит для шлифования наружной/внутренней поверхности цилиндра и конической формы.
Продольное перемещение рабочего стола приводится в движение гидравлической системой или маховиком. Рабочий стол вращается в различные градусы, что облегчает шлифование на конус.
Поперечная подача шлифовальной головки приводится в движение гидравлической системой, которая реализует автоматическо-периодическую подачу и ускоренную подачу. Шлифовальная головка также делает неровные поверхности и осуществляет подачу.
Направляющие рабочего стола и шлифовальной головки станков серии CG50, UCG50 применяют гидростатическую смазку, которая делает плавным перемещение на низкой скорости.
Шпиндель станков серии CG50 и UCG50 закреплен гидростатическим и гидродинамическим подшипниками высокой жесткости и высокой ротационной точности.

Шпиндельная головка станка серии CG50 применяет двухскоростной электродвигатель, скорость которого может быть изменена позицированием приводного ремня. Шпиндельная головка станка универсального типа серии (UCG50) применяет инверторный двигатель для бесступенчатого переключения скоростей. Шлифовальная головка шпинделя универсального станка серии (UCG50) применяет структуру скользящего подшипника.
Клиренс для реализации бесступенчатого переключения скоростей. Шлифовальная головка станка универсального типа вращается в различные градусы в пределах 90° градусов направлением против часовой стрелки. Очень подходит для шлифования внешней и наружной поверхностей конусов.
Универсальный круглошлифовальный станок серии UCG имеет внутришлифовальное устройство, внутришлифовальный шпиндель закреплен роликовым подшипником.
Шпиндель головки изделия, шпиндель шлифовальной головки, внутришлифовальный шпиндель, охлаждающий насос, гидродинамичный и гидростатический маслонасосы движутся отдельными моторами.
Каждая движущая часть станка имеет электрическую, гидравлическую и механическую блокировочную структуру. Машина имеет приятный дизайн и внешний вид. Все рычаги переключения передач централизированы в панеле, что облегчает эксплуатацию.
Устройство правки шлифовального круга может быть установлено на рабочем столе или на пиноле.

Модель Описание		Единица измер ения	13701-1	13701-2	13703-1	13705-1	13705-2	13706	13707-1
			CG20	UCG20	UCG32	CG50	UCG50	CG63	CG80
Общая емкость
Расстояние между центрами		мм	500, 750	500, 750	1000, 1500	1500, 2000, 3000	1500, 2000, 3000	3000, 4000, 5000	3000, 4000, 5000
Высота оси		мм	135	135	180	270	270	335	500
Диаметр основы (O.D)		мм	5-200	5-200	8-320	25-500	25-500	30-630	50-800
Диаметр основы (I.D)		мм	-	25-100	30-100	-	30-200
Макс.длина основы (O.D)		мм	500,750	500, 750	1000, 1500	1500, 2000, 3000	1500, 2000, 3000	3000, 4000, 5000	3000, 4000, 5000
Макс.длина основы (I.D)		мм	-	100	125		320
Maкс.вес заготовки		кг	-	100	150	1000	1000	3000	5000
Шпиндельная головка
Градус вращения		°	-	±90°	±90°		±90°
Конус (MT)		MT	4	4	4	6	6	80# (Metric)	100# (metric)
Скорость шпинделя		р/мин	50Hz: 25-380	50Hz: 25-380	50Hz: 25-220	50Hz: 18-140	50Hz: 20-224	50Hz: 8-150	50Hz: 6-80
Шлифовальная головка
Скорость шлифовального шпинделя		rpm	1335	1670	1670	870	1330/665	740	740
Ускоренное перемещение шлифовальной головки		мм	50	50	50	100	100	100	100
Макс. перемещение		мм	205	205	246	437.5	370	475	550
Градус вращения		°		±30°	±30°		-30°
Транспозиция маховика- вращающего кругошлиф овального суппорта		мм	неровное: 2 ровное: 0.5			неровное: 4 ровное: 0.5		rough: 6 fine: 0.5
Транспозиция маховика- кругошлиф овального суппорта		мм	неровное: 0.01 ровное: 0.0025			неровное: 0.02 ровное: 0.0025		rough: 0.02 fine: 0.0025
Внутришли фовальное устройство		мм	500 x 50 x 203	400 x 50 x 203	400 x 50 x 203	750 x 75 x 305	500 x 75 x 305	900 x 75 x 305	900 x 75 x 305
Круглошли фовальная линейная скорость		мм	35	35	35	35	35/17.5	35	35
Скорость шпинделя		r/мин	-	1000	1000	-	7000	-	-
Размеры диска		мм	-	макс: 35x25x10 мин: 17x20x6	макс: 50x25x13 мин: 17x20x6	-	макс: 175x32x13 мин: 17x20x6	-	-
Рабочий стол
Ручная подача		мм	6	6	6	5		5	5
Макс. самоор иентиру ющийся угол	по часовой стрелке	°	3°	3°	3°	3°(1500), 2°(2000, 3000)		2°(3000), 1°(4000, 5000)
	против часовой стрелки	°	9° (750), 8° (500)		7°(1000), 6°(1500)	6°(1500), 5°(2000), 3°(3000)		3°(300), 2°(4000, 5000)
Диапазон скорости вертикального движения верстака		м/мин	0.1-4	0.1-4	0.1-4	0.1-3	0.1-3	0.1-4	0.1-4
Пиноль
Центральный конус (MT)		MT	4	4	4	6	6	80# (metric)	100# (metric)
Перемещение гильзы шпинделя		мм	30	30	30	70	70	100	100
Двигатель
Мощность двигателя шпиндельной головки		кВт	5.5	4	5.5	15	5/7.5	18.5	18.5
Внутреннее шлифование		кВт		1.1	1.1		1.5
Мощность двигателя передней бабки		кВт	0.75	0.75	1.5	2.2/3.6	4	5	10
Станок
Общий вес		t。	4(500) 4.2(750)	4.1(500) 4.3(750)	5.3(1000) 6.1(1500)	11.2(1500) 13(2000), 17.4(3000)		25(3000) 28(4000),30	28(3000) 31(4000) ,35
Упаковочные размеры		cм	260x206x 205(500) 300x206x 205(750)	260x206x 205(500) 300x206x 205(750)	338x200x 205(1000) 438x200x 205(1500)		540x270x 210(1500) 610x270x 210(2000) 810x270x 210(3000)
Старая модель			MW1320	MW1420	M1432B	M1350	M1450	M1363	M1380
