Круглошлифовальный станок

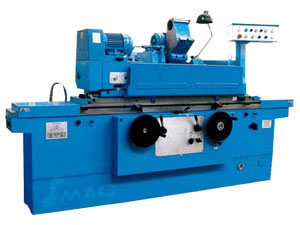

Круглошлифовальный станок (13703)

Станок разработан и выпущен для шлифования наружной поверхности цилиндрической и конической формы с точностью IT5 и IT6. Станок наиболее подходит для работы инструментального цеха, удобен для поштучного или мелкосерийного производства.
Продольное перемещение рабочего стола управляется бесступенчатой гидравлической системой, а также маховиком. Питание шлифовальной головки выполняется автоматической гидро-периодической подачей, а также маховиком. Быстрый подвод и увод шлифовальной головки, смазывание направляющих стола, а также ходовой винт управляются гидравлической системой.

Стандартные принадлежности
Охлаждающая цистерна 1 устройство
Устройство правки шлифовального круга 1 устройство
Ручной маховичок с прижимной планкой 1 устройство
Оправка балансировки 1устройство
Поводок 9 устройств
Выравнивающий клин 9.11 валиков

Круглошлифовальный станок --Дополнительные принадлежности
Устройство радиусной правки 1 устройство, Устройство для правки торцевой поверхности 1 устройство, Устройство для позицирования 1 устройство,
Устройство балансировки колеса 1 устройство, Центральная опора закрытого типа 1 устройство, Центральная опора открытого типа 1 устройство
Круглошлифовальный станок--- параметры

Технические спецификации							CG20B/UCG20B
Диаметр шлифования	Наружный круглый	С центральной опорой			Мин		мм	8
					Макс		мм	40
		Без центрального опора			Мин		мм	8
					Макс		мм	200
	Внутренний круглый	С центральной опорой			Мин		мм	30
					Макс		мм	80
		Без центрального опора			Мин		мм	13
					Макс		мм	80
Макс.длина шлифования		Наружный			мм		500, 750, 1000
		Внутренний			мм		125
Макс.вес заготовки					кг		50
Высота центра					мм		125
Расстояние между центрами					мм		500, 750, 1000
Ось заготовки					Морзе		3
Ось пиноли					Морзе		3
Перемещение пиноли задней бабки					мм		30
Мин.ручная подача					мм		0.0025
Авто-периодическая подача							Да
Автоматическая врезная подача							Нет
Правка шлифовального круга и компенсационная правка							Ручная
Шлифовальный круг					мм		F400 x 50 x F203
					мм		F280 x 50 x F203
Скорость шлифовального круга					м/с		28-35
Скорость вращения шпинделя					р/мин		1670/1990
Макс.перемещение рабочего колеса (вкл.ускоренное перемещение)					мм		186
Быстрый подвод и увод					мм		30
Градус вращения рабочего колеса							+30°
Размеры внутришлифовального колеса					Мин	мм	80 x 32 x 20
					Макс	мм	15 x 16 x 5
Общая мощность двигателя				кВт	7.125
Габаритные размеры станка				мм	(2120, 2654, 3134) x 1670 x 1570
Упаковочные размеры			500	мм	3040 x 1740 x 1950
			750	мм	3200 x 1900 x 1950
			1000	мм	3450 x 1740 x 1950
Общий вес				кг	4000, 4500, 5000
Чистый вес				кг	3500, 4000, 4500
Рабочая погрешность
Равномерность диаметра в продольном сечении(мм)
A. Округлость (мм)			B. Равномерность диаметра в продольном сечении(мм)
Макс.длина шлифования			A (мм)			B (мм)
500, 750			0.0015			0.005
1000			0.0025			0.008
Точность шлифования наружного круга на патроне
Округлость						0.0025
Точность внутренней поверхности прошлифованной детали на патроне						A. 0.0025		B. 0.005
Округлость						Ra0.2mm
Старая модель							MD1320B/MD1420B
