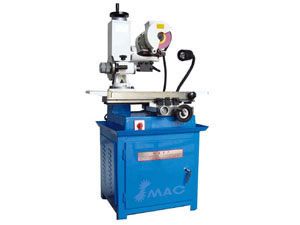

Универсальный шлифовальный станок для режущего инструмента

Универсальный шлифовальный станок для режущего инструмента
Модель MY-50A

Универсальный шлифовальный станок для режущего инструмента - описание
Станок применяется для точной и качественной заточки различной фрезы: пазовой фрезы, концевой фрезы, цилиндрической фрезы, торцевой фрезы, боковой фрезы, одноугловой фрезы, зенковки, токарных резцов, R - образных токарных резцов, червячной фрезы, винторезов, гравировальных инструментов, крупномодульных режущих инструментов, круговых резаков для бумаги.
Держатель шлифовальной головки сделан из двойного вращающегося кронштейна, который может вращаться в горизонтальном и вертикальном направлениях, регулирование шлифовального круга в 3-D.
Поскольку шлифовальная головка вращается 360° в горизонтальной плоскости, то перемещение шлифовального круга изменяется ускоренно.
Универсальный шлифовальный станок для режущего инструмента - спецификация

	14180
Модель	UCG-50A
Макс диаметр затачиваемого сверла	270мм
Maкс.длина заготовки (между центрами)	270мм
Высота центра над столом	137мм
Продольное перемещение стола	300мм
Поперечное премещение стола	190мм
Вертикальное перемещение шлифовального круга	150мм
Градус наклонения головки в горизонтальной плоскости	±45°
Наклонение шпинделя	±45°
Скорость вращения шпинделя	2800rpm
Напряженность	110V/220V/380V
Общая мощность	375W
Наружные размеры	680 x 560 x 790мм
Общий/ Чистый вес	160кг
Старая модель	MY-50A

Универсальный шлифовальный станок для режущего инструмента --Стандартные принадлежности

Но	Название	Спец.	Количество	Функции
1	Основная рама	50A	1шт	Основная рама
2	Шлифовальный круг	50B	1шт	Установлен в основной части
3	Универсальный заточный станок	50C	1 шт	Основная конфигурация. Для заточки зенковки, червячной фрезы, торцевой фрезы, боковой фрезы.
4	Держатель токарного резца	50C	1 шт	Основная конфигурация. Оборудован на 50H, применяется для заточки фрезерно-токарных инструментов, токарных инструментов CNC, токарных инструментов для черновой обработки, пазника станка для чистового растачивания, строгальных резцов и т.д.
5	Оправка конического хвостовика		3 шт	Один из них может быть установлен на 50H
6	Инструменты		1 комплект	Шестигранный накидной гаечный ключ, Рожковый ключ

Универсальный шлифовальный станок для режущего инструмента---Дополнительные принадлежности

7	Заточный станок для концевой фрезы	50D	шт	Для заточки режущей кромки концевой фрезы, лезвий концевой фрезы и бокорезов.
8	Универсальный точильный станок для R-образного резца	50E	шт	Для заточки режущих кромок торцевой фрезы, лезвий торцевой фрезы, бокорезов, R-образных токарных резцов, R-образной фрезы и других различных конических фрез
9	Универсальный точильный станок для заточки режущих инструментов -Replacing-Free	50F	шт	Для заточки сверл, ступенчатого сверлильного станка, режущих кромок торцевой фрезы, трехсторонней дисковой фрезы, круглой арматуры.Может также выполнять заднюю заточку.
10	Набор инструментальных средств	50H	шт	Служит для технической поддержки.
