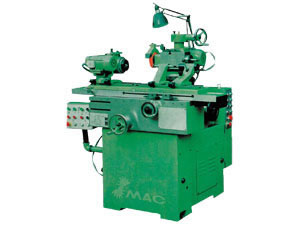

Универсальный заточный станок

Универсальный заточный станок

Данная серия станков широко применяются для заточки инструментов в HSS, вольфрамовом карбиде и других материалах, а также для шлифовальной работы цилиндрической поверхности, прореза и профиля. С помощью дополнительных приложений Вы можете значительно расширить область применение станка и решить индивидуальные механические проблемы, такие как шлифование различных плит, заточка инструментов, сферической фрезы, спиральной сверлы, крутой конической развертки и т.д.
Станки данной серии имеют шлифовальную головку с двумерным урегулированием ( искл. TGA25B), Шпиндельная головка вращается двумя направлениями, также снабжена конусообразным отверстием ISO-50. Рабочий стол поддерживается предварительно натянутым шарикопроводом, приводит в действие вручную или бесконечным изменением гидравлической нормы.
Универсальный заточный станок -- Дополнительные принадлежности
Шлифовальное приложение- червячная фреза 1 устройство
Устройство правки шлифовального круга и указателя фрезы 1 устройство
Шлифовальное приложение- заточка сверл 1 устройство
Циркулярный магнитный патрон с постоянными магнитами 1 устройство
Пылеотделитель 1 устройство
Расширенный шлифовальный шпиндель 1 устройство
Центральный шлицевой шпиндель 1 устройство
Устройство цифровой индикации продольного перемещение рабочего стола 1 устройство
Шлифовальное приложение для специальных резаков 1 устройство
Универсальная шлифовальная головка 1 устройство
Делительный диск 5 штук
Устройство правки универсального шлифовального круга 1 устройство
Трехкулачковый патрон 1 устройство
Универсальная прямоугольная магнитная плита с постоянными магнитами 1 устройство
Дисковое шлифовальное устройство 1 устройство
Пружинящий зажимной патрон 14 штук
Механизм микроподачи рабочего стола 1 устройство
Двухсторонее устройство для правки шлифовального круга 1 устройство
Устройство для правки шлиифовального круга с высокой точностью 1 устройство
Универсальный заточный станок-параметры

Модель Спецификации	Единица измерения	14001	14002	14003	14004	14005
		TGA25 TGA25B	TGY25	TGA25B	TGYA25B	TG25A
Расстояние между центрами левой упорной бабкой и правой упорной бабкой	мм	650				650
Maкс. Диаметр заготовки	мм	250				250
Высота центра	мм	130				125
Maкс.длина для круглого шлифования	мм	270				270
Ручное перемещение рабочего стола	мм	400				500
Диапазон вращения стола в обе стороны		±45°				±60°
Гидравлическое перемещение рабочего стола			400мм		400мм
Вертикальное/поперечное перемещение направляющей	мм	230/250				230/250
Maкс/Mин расстояние между поверхностью рабочего стола и шлифовальным шпинделем	мм	298/48				50/280
Горизонтальное вращение шлифовальной головки		360°				360°
Maкс/Мин наклон шлифовального шпинделя		+15°(вкл. MA6025B)				+15°
Скорость вращения шлифовального шпинделя	rpm	2700,4000,5500				3000
Общая мощность	кВт	3.15кВт				1.43
Наружные размеры	мм	1340x1320x1320				1480x1102 x1215
Общий вес/ Чистый вес	кг	1100	1150	1150	1250	1000
Линейность	мм	0.005		0.003		0.005
Шероховатость	um	0.63		0.32		0.63
Старая модель		MA6025 MA6025B	MYA 6025	MGA 6025B	MGYA 6025B	MQ 6025A
