Универсальный консольно-фрезерный станок

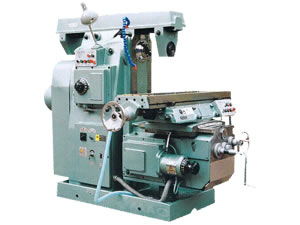

Универсальный консольно- фрезерный станок
(HUM32A)
Универсальный консольно- фрезерный станок --Основная характеристика и применение
Вертикальный консольно- фрезерный станок подходит для фрезерования плоских, наклонных, угловых поверхностей, применяет дисковые фрезы, угловые резаки, фасонные резаки, металлические фрезы. При установке с индексом, станок может выполнять фрезерные операции в зубчатых зацеплениях, резаке, спиральном желобе, кулачковой шестерне и барабане. Вертикальная фрезерная бабка вращается на ±45°. Гильза шпинделя может перемещаться вертикально. Рабочий стол может ускоренно перемещаться. Операция по продольному, поперечному и вертикальному перемещению рабочего стола выполняется вручную или автоматически. Рабочий стол и направляющие имеют хорошую жесткость, гарантируют высокую точность.
Универсальный консольно- фрезерный станок -параметры

		13206-1	13206-2	13206-3
Модель		HUM32A	HUM32A x 16	HUM42
Размеры рабочего стола	мм	320 x 1320	320 x 1600	420 x 1800
Продольное перемещение X	мм	800/780	1024/1000	1200/1180
Поперечное перемещение Y	мм	300/280	300/280	360/350
Вертикальное перемещение Z	мм	410/400	410/400	460/450
Частота подачи		18	18	18
Скорость подачи: Продольно X	мм/мин	15-750	15-750	22.5-1180
Перпендикулярно Y	мм/мин	15-750	15-750	22.5-1180
Вертикально Z	мм/мин	5.7-280	5.7-280	8.6-420
Мин.расстояние между центром шпинделя и рабочим столом	мм	235-535	235-535	30-480
Количество оборотов шпинделя		18	18	18
Скорость вращения шпинделя	kW	30-1500	30-1500	30-1500
Мощность основного двигателя	kW	7.5	7.5	11
Наружные размеры	мм	2327 x 1792 x 1720	2327 x 2028 x 2096	2436 x 2265 x 1943
Чистый вес	кг	3300	3350	5200
Старая модель		X6132A	X6132A x 16	X6142
