Универсальный фрезерный станок

Универсальный фрезерный станок

Универсальный фрезерный станок --Cтандартные принадлежности
Разделительная бабка, Вращающийся стол, Расточная резцовая бабка, Коробка передач, Фрезерный патрон, Машинные тиски и т.д.

Универсальный фрезерный станок--Применение:
Универсальный фрезерный станок с поворотной бабкой серии X6232B является улучшенным вариантом станка серии X6132, отличительная черта которого является наличие хобота и универсальной фрезерной бабки. Станок приводит в действие от одного двигателя и образуется как одно целое. Универсальная фрезерная бабка вращается на 360 градусов в двух направлениях. Также станок оснащен втулкой веретена, которая может растягиваться и укорачиваться. Различие между x6232C и X6232B- то, что рабочий стол станка серии X6232C вращается на 45 градусов, снижая паралельные вертикальные вращения. Благодаря этому, станок применяется для фрезерования различных форм, канавок, отверстий в различных поверхностях и под различным углом.

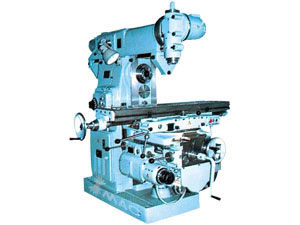

Универсальный фрезерный станок--6232B,X6232x16
Универсальный фрезерный станок с поворотной головкой
(фрезерная головка вращается на 360 градусов в двух направлениях)

Универсальный фрезерный станок--X6232C,X6232Cx16
Универсальный фрезерный станок с поворотной головкой
(рабочий стол вращается на 45 градусов)
Универсальный фрезерный станок-параметры

		13302	13302-1	13303	13303-1
Модель		USM32B	USM32C	USM32 x 16	USM32C x 16
Размеры стола (ширина x длина)	мм	320 x 1320	320 x 1320	320 x 1600	320 x 1320
T-шлицы (количество. -ширина x расстояние)	мм	3-18x70	3-18x70	3-18x70	3-18x70
Перемещение стола (ручное) X/Y/Z	мм	700/255/320	700/255/320	700/255/320	700/255/320
Перемещение стола (автоматическое) X/Y/Z	мм	680/240/300	680/240/300	780/240/300	780/240/300
Угол вращения стола		450	450	450	450
Градус вращения вертикальной фрезерной головки		3600	3600	3600	3600
Макс.вес заготовки	кг	500	500	500	500
Мощность двигателя (горизонтальная/ вертикальная головка)	кВт	5.5/3	5.5/3	5.5/3	5.5/3
Конус шпинделя (горизонтальная/ вертикальная головка)		7:24 50#/40#	7:24 50#/40#	7:24 50#/40#	7:24 50#/40#
Скорость вращения шпинделя (горизонтальная/ вертикальная головка)	р/мин	18 30-1500/90-1400	18 30-1500/125-2000	18 30-1500/90-1400	18 30-1500/125-2000
Скорость подачи (X/Y/Z) мм/мин	мм/мин	18 23.5-1180/ 23.5-1180/8-394	18 23.5-1180/ 23.5-1180/8-394	18 23.5-1180/ 23.5-1180/8-394	18 23.5-1180/ 23.5-1180/8-394
Ускоренная подача (X/Y/Z)	мм/мин	2300/2300/770	2300/2300/770	2300/2300/770	2300/2300/770
Расстояние от центральной линии горизонтального шпинделя до поверхности стола	мм	30-350	30-350	30-350	30-350
Расстояние от торца вертикального шпинделя до поверхности стола	мм	40-425	250-570	40-425	250-570
Мощность двигателя подачи	кВт	1.5	1.5	1.5	1.5
Устройство цифровой индикации	мм	0.005	0.005
Размеры машины (Д x Ш x В)	мм	2294x1770 x1858	2294x1770 x1858	2294x2045 x1858	2294x2045 x1858
Вес машины (приблизительно)	кг	3000	3000	3000	3000
Старая модель		X6232B X6232B/1	X6232C X6232C/1	X6232 x 16	X6232C x 16
