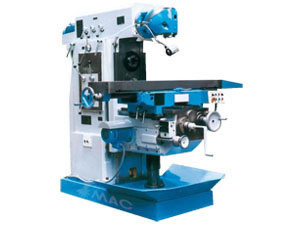

Универсальный фрезерный станок с поворотной головкой с цифровым дисплеем

Универсальный фрезерный станок с поворотной головкой с цифровым дисплеем

Универсальный фрезерный станок с поворотной головкой с цифровым дисплеем
--Применение:
Универсальный фрезерный станок с поворотной головкой разработан на основе Универсального горизонтального фрезерного станка с горизонтальным шпинделем и универсальной фрезерной головкой X6132A. Данный станок является универсальным горизонтально-фрезерным станком. Машина может обрабатывать горизонтальное и универсальное фрезерования во время смыкания. Высокая жесткость, компактная структура, большие параметры, высокая производительность и легкая эксплуатация. Антифрикционные направляющие и ходовой винт. Универсальная поворотная головка может фрезеровать под любым углом в передней полусфере. Машина подходит для фрезерования плоских, наклонных поверхностей, прорезает различные заготовки на различных металлах, таких как сталь, литейный чугун, цветной металл. Широко применяется в машинностроительной индустрии.

Универсальный фрезерный станок с поворотной головкой с цифровым дисплеем
---Дополнительные принадлежности
Рабочий стол +0 поворотные вертикальные салазки
(кроме USM40G & USM40G/1)
Универсальный фрезерный станок с поворотной головкой с цифровым дисплеем
--параметры

				13701	13702	13703
Название			Единица измерения	USM32AG	USM32G	USM40G
				USM32AG/1	USM32G/1	USM40G/1
Рабочий стол (Ш x Д)			мм	320 x 1400	360 x 1400	400 x 1400
				320 x 1600	360 x 1600	400 x 1600
T-шлицы	Количество			3
	Ширина		мм	18
	Расстояние		мм	80
Перемещение стола	Продольное (ручное/автоматическое)		мм	900
				1100
	Поперечное (ручное/автоматическое)		мм	335
	Вертикальное (ручное/автоматическое)		мм	475/455
Конус горизонтального шпинделя				ISO50
Конус универсального шпинделя				ISO50
Градус вращения				3600
Скорость вращения шпинделя	Горизонтальный шпиндель		р/мин	30-1525 (18 оборотов)
	Шпиндель универсальной фрезерной головки		р/мин	40-1800 (18 оборотов)
Расстояние между вертикальными направляющими и центром рабочего стола			мм	220-555
Расстояние между линией горизонтального шпинделя и поверхностью рабочего стола			мм	0-475
Регулируемое расстояние между шпинделем универсальной фрезерной головки и вертикальными направляющими			мм	210-685
Диапазон подачи стола		Продольная	мм/мин	22-1028
		Поперечная	мм/мин	22-1028
		Вертикальная	мм/мин	9-400
Ускоренная подача		Продольная	мм/мин	2350
		Поперечная	мм/мин	2350
		Вертикальная	мм/мин	915
Макс.градус вращения рабочего стола				450
Мощность основного двигателя			кВт	7.5
Млщность основного двигателя пиноли			Nm	4
Вращающий момент двигателя подачи			KN	1.5
Макс.грузоподъемность рабочего стола			кг	400
Чистый вес			кг	3500
Наружные размеры (Д x Ш x В)			см	236 x 195 x 210
Старая модель				X6432A	X6436A	X6440A
				X6432A/1	X6436A/1	X6440A/1
