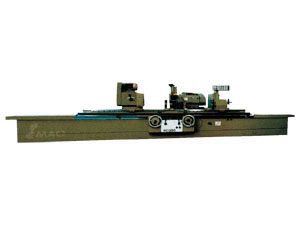

Круглошлифовальный станок

Круглошлифовальный станок (13705)

Станок разработан для шлифования наружной поверхности цилиндрической и конической формы с точностью IT6 и IT5.
Гидравлическое или ручное продольное перемещение шлифовальной головки. Быстрый подвод и отвод шлифовальной головки, оскок центра задней бабки, смазывание направляющей рабочего стола, а также смазывание направляющей рабочего стола и винтового шпинделя управляется гидравлической системой.
Круглошлифовальный станок --Стандартные принадлежности
Измерение шероховатости поверхности 1 устройство
Охлаждающая цистерна 1 устройство
Устройство для правки шлифовального круга 1 устройство
Колесо с ребордой 1 устройство
Оправка балансировки колеса 1 устройство
Измерительная плита 1 устройство
Поводок 1 устройство
Выравнивающий клин 1 устройство
Круглошлифовальный станок--Дополнительные принадлежности
Устройство для правки радиуса шлифовального круга 1 устройство
Устройство балансировки колеса 1 устройство
Круглошлифовальный станок-параметры

Технические спецификации				CG50B/UCG50B
Спецификации (мм)	Упаковочные размеры (мм)			Чистый вес (кг)	Общий вес (кг)
	Д	Ш	В
F500x 1500	5650	2400	2120	8000	9500
F500x 2000	5650	2400	2120	9000	10500
F500x 3000	7500	2400	2120	11000	13000
Диаметр шлифования	С центральной опорой	мм		Макс	200
		мм		Мин	30
	Без центрального опора	мм		Макс	500
		мм		Мин	30
Макс.вес заготовки		кг		1000
Высота центра		мм		270
Расстояние между центрами		мм		1500	(ME1350 x 1500)
		мм		2000	(ME1350 x 2000)
		мм		3000	(ME1350 x 3000)
Макс.продольное перемещение рабочего стола		мм		1600	(ME1350 x 1500)
		мм		2090	(ME1350 x 2000)
		мм		3090	(ME1350 x 3000)
Wheel stock	Скорость колеса	м/с		35
	Скорость шпинделя	rмм/мин		892
	Ускоренный подвод/ отвод	мм		100
	Макс.перемещение	мм		410
Шлифовальный круг	Макс	мм		F750 x 75 x F305
	Мин	мм		F535 x 75 x F305
Центральная ось бабки		Морзе			M6
Центральная ось пиноли		Морзе			M6
Двигатель бабки		кВт		15
Общая мощность двигателя		кВт		19.85
Общая характеристика
Перемещение пиноли задней бабки		70	Мин.ручное		0.0025
Авто-периодическая подача		есть	Правка шлифовального круга и компенсационная правка		ручная
Рабочая погрешность
Округлость		мм		0.0025
Равномерность диаметра в продольном сечении		мм		0.008
Шероховатость		mm		Ra0.2
Старая модель		ME1350/ME1450
