Гидравлический плоскошлифовальный станок

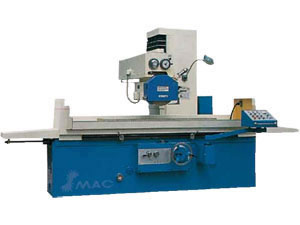

Плоскошлифовальный станок (13904-1)

Данная серия станков предназначена для машинного изготовления, применяется для шлифования плоскости, углублений, боковых граней различных металлических деталей, таких как сталь, чугун, цветной металл и т.д.

Плоскошлифовальный станок --Характеристика:
Станок полностью соответствует национальному стандарту, а также стандартизацию и установлению подлинности ЕС.
Гидравлическая передача продольного перемещенения рабочего стола и поперечного перемещения шлифовальной головки, бесступенчатая скоростная модуляция.
Перпендикулярная подача шлифовальной головки является ручной, а также имеет скоростной подъемный механизм. Это повышает работоспособную интенсивность и эффективность станка.
Согласно техническим требованиям Заказчика, электромагнитное сцепление может быть установлено с целью устранить инерцию, вызванную быстрым спуском.
Направляющие рабочего стола покрыты политетрафториэтиленовым мягким поясом.
Хорошая износостойкость, низкий расход электроэнергии.
Направляющие перпендикулярной подачи шлифовальной головки покрыты политетрафториэтиленовым мягким поясом, высокая разрешающая способность подачи.
Постель обрабатывающего инструмента с симметричной головкой, низкая тепловая деформация. Использует переработанное масло для нагрева направляющей постели, отклонение прямолинейности направляющей ниже 0.005мм.
Движение рабочей машины равномерное и устойчивое. Надежная функция, низкий шум и стабильная точность. Станок легко применим.

Плоскошлифовальный станок--- параметры

	13904-1	13904-2	13904-3	13904-4	13904-5
Основные спецификации	SG40	SG40/G	SG40 x 16	SG40 x 30	SGQ40-GM
Поверхность рабочего стола (Ш x Д)	400 x 1000mm		400 x 1600mm	400 x 3000mm	400 x 1000mm
Макс.площадь под заготовком (Ш xД x В)	400 x 1000 x 400mm	400 x 1000 x 600mm	400 x 1600 x 400mm	400 x 3000 x 400mm	400 x 1000 x 400mm
Продольное перемещение стола (гидравлическое)	200-1100mm		200-1700mm	200-3100mm	200-1100mm
Скорость стола (бесступенчатое)	3-25m/min			3-28m/min	3-25m/min
Мин.градуирование диска маховичка с подачей вниз	0.005mm
Размеры шлифовального диска (O. D x W x I. D)	Φ400 x 50 x Φ203mm				Φ350 x 40 x Φ127mm
Суммарная мощность электрооборудования	12KVA		14KVA	35KVA	14KVA
Мощность/скорость двигателя шлифовального диска	7.5kw 1440r/min
Параллельность опорного уровня рабочего стола	300: 0.005mm
Шероховатость поверхности	Ra0.63μm
Maкс.допустимый вес заготовки (вкл. электромагнитный патрон)	624kg		1000kg	1870kg	624kg
Электромагнитный патрон (Шx Д)	400 x 1000mm		400 x 1600mm	400 x (1500x2)mm	400 x 1000mm
Наружные размеры (Д x Ш x В)	3000 x 1736 x 2280mm	3000 x 1736 x 2510mm	4190 x 1950 x 2280mm	8206 x 1854 x 2280mm	3000 x 2035 x 2052mm
Упаковочные размеры (Д x Ш x В)	360 x 191 x 262mm	360 x 191 x 284mm	453 x 215 x 297mm	662 x 206 x 286mm	286 x 175 x 236mm
Чистый/Общий вес	4500/5000kg	4700/5200kg	5600/6500kg	11000/12000kg	4000/4500kg
Старая модель	M7140	M7140/G	M7140 x 16	M7140 x 30	MQ7140-GM

SG40 X 16

SG40

SGQ40-GM

PS:1.w/o электромагнитное сцепление
2.не подходит для шлифования углублений, боковых граней
