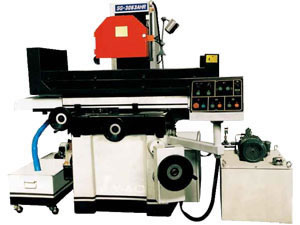

Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем

Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем

Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем --Стандартные принадлежности:
Охлаждающая цистерна
Электромагнитный патрон
Основа приспособления для правки шлифовальных кругов
Реборда и разгрузочное колесо
Стандартное колесо
Оправка равновесия
Рабочая фара
Выравнивающий клин, Фундаментный болт
Стандартный контроллер электромагнитного патрона
Контроллер ПЛК (только для моделей AHD)

Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем -- Дополнительные принадлежности:
Балансировочный стенд
Ручное паралельное устройство для правки шлифовального круга
Охлаждающий бак с магнитным сепаратором
Охлаждающий бак с бумажным фильтром
Охлаждающий бак с магнитным сепаратором и бумажным фильтромr
Пылеуловитель
Дорогой контроллер электромагнитного патрона

Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем -- Примечание:
1. H устройство: Гидроподача на продольном, ручная подача на поперечном и вертикальном направлениях.
2. AH устройство: автоподача на поперечном, гидроподача на продольном, ручная подача на вертикальном направлениях.
3. AHR устройство: автоподача на поперечном, гидроподача на продольном, бестрое перемещение на вертикальном направлениях.
4. AHD устройство: автоподача на поперечном, гидроподача на продольном, автоподача на вертикальном направлениях.
Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем - параметры

			13807-1	13806-1	13805-1	13805-2	13803-1	13803-2
Модель Описание		Ед. измерения	SG- 2050H /AH SG- 2050 AHR	SG- 2550 AH SG- 2550 AHR	SG- 3063 AH SG- 3063 AHR	SG- 30100 AH SG- 30100 AHR	SG- 4080 AH SG- 4080 AHR	SG- 40100 AH SG- 40100 AHR
			SG- 2050 AHD	SG- 2550 AHD	SG- 3063 AHD	SG- 30100 AHD	SG- 4080 AHD	SG- 40100 AHD
Размеры рабочего стола (Ш x Д)		мм	200 x 460	250 x 500	305 x 635	305 x 1020	406 x 813	406 x 1020
Перемещение стола (X x Y)		мм	510 x 238	560 x 275	765 x 340	1130 x 340	913 x 450	1130 x 450
Maкс.расстояние от центра шпинделя до рабочего стола		мм	450	450	580	580	580	580
Размеры магнитного патрона		мм	200 x 460	250 x 500	300 x 600	300 x 1000	400 x 800	400 x 1000
Скорость продольного перемещения стола		м/мин	7-23
	Автоподача	мм/мин	0.1-8
Поперечное перемещение	Ускоренность	м/мин	990
	Подача маховика	мм/div.	0.02
	Автоподача	мм	(AH/AHR модель)/0.05/0.01/0.02/0.03/0.04/0.05(только AHD модель)
Вертикальное перемещение маховика	Ускоренность	мм/мин	(AH модель)/460(AHE/AHD модель)
	Подача маховика	мм/div.	0.05
	скорость	rpm	2850 (50Hz) 3450(60Hz)		1450 (50Hz) 1750(60Hz)
Шлифовальный диск	размеры (OD x W x ID)	мм	200 x 20 x 31.75		350 x 40 x 127
Двигатель шпинделя		кВт	1.5	2.2	5.5
Гидравлический мотор		кВт	0.75		2.2
Двигатель охлаждающего насоса		кВт	0.04		0.125
Мотор подъемного механизма		кВт	(AH/AHR модель)/0.25 (AHR модель)/0.05(AHD модель, сервомотор)
Двигаткль поперечной подачи		кВт	0.04
Mакс. Грузоподъемность стола (вкл.патрона)		кг	120	180	270	400	500	600
Номинальная мощность		кВт	3	3.7	9
Высота машины		мм	1675		1890
Площадь под оборудованием (Д x Ш)		мм	2050 x1400	2250 x 1650	2800 x 2200	4400 x 2200	3400 x 2400	4400 x 2400
Общий вес		кг	1600	1800	2800	3500	3800	4300
Упаковочные размеры (Д x Ш x В)		см	178 x 150 x 218 190 x 170 x 218	200 x 210 x 218	235 x 222 x 220	295 x 222 x 220	285 x 227 x 220	295 x 227 x 220
