Гидравлический плоскошлифовальный станок

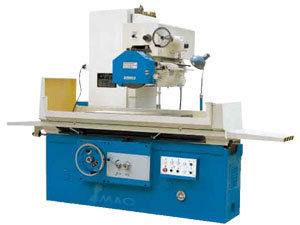

Плоскошлифовальный станок (13902-1)

Данная серия станков является улучшенным вариантом, разработанным на основе ленточно-шлифовальных станков модели M7130G. Широко применяется в машиностроении.

Плоскошлифовальный станок --Характеристика:
Продольное перемещение рабочего стола и поперечное перемещение головки являются гидравлической передачей, скорость модуляции является бесступенчатой.
Постель обрабатывающего инструмента с симметричной головкой, низкая тепловая деформация. Использует переработанное масло для нагрева направляющей постели, отклонение прямолинейности направляющей ниже 0.005мм.
M7130 Перпендикулярная подача шлифовальной головки является ручной, а также имеет скоростной подъемный механизм. Это повышает работоспособную интенсивность и эффективность станка.
M7130 Электрические оборудования соответствуют новому национальному стандарту с улучшенным блокировочным защитным устройством. Это очень удобно в эксплуатации.
Движение рабочей машины равномерное и устойчивое. Надежная функция, низкий шум и стабильная точность.
Плоскошлифовальный станок--- параметры

	13902-1	13902-2	13902-3	13903-1	13903-2
Основные спецификации	SG30G/F	SG30G/FG	SG32/F	SG32 x 16	SG32 x 20
Поверхность рабочего стола (Ш x Д)	320 x 1000мм		320 x 1000мм	320 x 1600мм	320 x 2000мм
Макс.площадь под заготовком (Ш xД x В)	320 x 1000 x 400мм	320 x 1000 x 600мм	320 x 1000 x 400мм	320 x 1600 x 400мм	320 x 2000 x 400мм
Продольное перемещение стола (гидравлическое)	200-1100мм		200-1100мм	200-1700мм	200-2100мм
Скорость стола (бесступенчатое)	3-25м/мин		3-25м/мин
Мин.градуирование диска маховичка с подачей вниз	0.005мм		0.01мм
Размеры шлифовального диска (O. D x W x I. D)	F350 x 40 x F127мм		F350 x 40 x F127мм
Суммарная мощность электрооборудования	10KVA		10KVA
Мощность двигателя шлифовального диска	5.5kw		5.5kw
Скорость	1440r/min		1440r/min
Параллельность опорного уровня рабочего стола	300: 0.005мм		300: 0.005мм
Шероховатость поверхности	Ra0.63mm		Ra0.63mm
Maкс.допустимый вес заготовки (вкл. электромагнитный патрон)	500кг		500кг	800кг	998кг
Электромагнитный патрон (Шx Д)	300 x 680мм		320 x 1000мм	320 x (880 x 2)мм	320 x (1000 x 2)мм
Наружные размеры (Д x Ш x В)	2295 x 1500 x 2062мм	2295 x 1500 x 2262мм	2295 x 1500 x 2062мм	4360 x 1508 x 2062мм	5020 x 1508 x 2052мм
Упаковочные размеры (Д x Ш x В)	261 x 167 x 242мм	261 x 167 x 262мм	261 x 167 x 242мм	470 x 170 x 244мм	532 x 170 x 244мм
Чистый/Общий вес	3500/4000kg	3600/4100kg	3500/4000kg	4500/5000kg	5000/5500kg
Старая модель	M7130G/F	M7130G/FG	M7132/F	M7132 x 16	M7132 x 20
