Гидравлический плоскошлифовальный станок

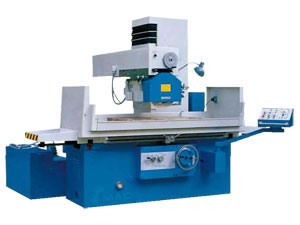

Плоскошлифовальный станок (13906-2)

Данная серия станков предназначена для машинного изготовления, применяется для шлифования плоскости различных металлических деталей, таких как сталь, чугун, цветной металл и т.д.
Плоскошлифовальный станок --Характеристика:
Гидравлическая передача продольного перемещенения рабочего стола и поперечного перемещения шлифовальной головки, бесступенчатая скоростная модуляция.
Перпендикулярная подача шлифовальной головки является ручной, а также имеет скоростной подъемный механизм. Это повышает работоспособную интенсивность и эффективность станка.
Направляющие рабочего стола покрыты политетрафториэтиленовым мягким поясом.
Хорошая износостойкость, низкий расход электроэнергии.
Направляющие перпендикулярной подачи шлифовальной головки покрыты политетрафториэтиленовым мягким поясом, высокая разрешающая способность подачи.
Постель обрабатывающего инструмента с симметричной головкой, низкая тепловая деформация. Использует переработанное масло для нагрева направляющей постели, прямолинейность направляющих практически не имеет отклонения.
Движение рабочей машины равномерное и устойчивое. Надежная функция, низкий шум и стабильная точность. Станок легко применим.
Плоскошлифовальный станок--- параметры

	13906-2	13906-3	13906-4	13906-5
Основные спецификации	SG60-GM	SG60/G-GM	SG60 x 16-GM	SG60 x 20-GM
Поверхность рабочего стола (Ш x Д)	600 x 1000mm		600 x 1600mm	600 x 2000mm
Макс.площадь под заготовком (Ш xД x В)	400 x 1000 x 400mm	600 x 1000 x 600mm	600 x 1600 x 500mm	600 x 2000 x 500mm
Продольное перемещение стола (гидравлическое)	200-1100mm
Скорость стола (бесступенчатое)	3-25m/min
Мин.градуирование диска маховичка с подачей вниз	-		-	-
Размеры шлифовального диска (O. D x W x I. D)	400 x 50 x F203mm		F400 x 50 x F203mm	F400 x 50 x F203mm
Суммарная мощность электрооборудования	14KVA		14KVA	18.5KVA
Мощность/скорость двигателя шлифовального диска	7.5kw 1440r/min		7.5kw 1440r/min	7.5kw 1440r/min
Параллельность опорного уровня рабочего стола	300: 0.008mm		300: 0.005mm	300: 0.005mm
Шероховатость поверхности	Ra0.63mm		Ra0.63mm	Ra0.63mm
Maкс.допустимый вес заготовки (вкл. электромагнитный патрон)	940kg		1000kg	1500kg
Электромагнитный патрон (Шx Д)	600 x 1000mm		600 x (800 x 2)mm	600 x (1000 x 2)mm
Наружные размеры (Д x Ш x В)	3040 x 2073 x 2280mm	3040 x 2073 x 2510mm	4500 x 2135 x 2410mm	4900 x 2135 x 2410mm
Упаковочные размеры (см) (Д x Ш x В)	343 x 233 x 262cm	343 x 233 x 288cm	421 x 248 x 290cm	461 x 248 x 290cm
Чистый/Общий вес	5600/6200kg	5700/6300kg	7500/8000kg	8000/8500kg
Старая модель	M7160-GM	M7160/G-GM	M7160 x 16-GM	M7160 x 20-GM
