Гидравлический плоскошлифовальный станок

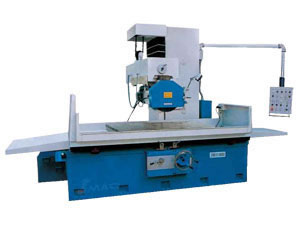

Плоскошлифовальный станок (13907)
Данная серия станков предназначена для машинного изготовления, применяется для шлифования плоскости различных металлических деталей, таких как сталь, чугун, цветной металл и т.д.
Плоскошлифовальный станок -- Характеристика:
A.Шлифовальный шпиндель оборудован высокоточным роликовым подшипником с жесткой конструкцией и высокой точностью.
B.Шлифовальный шпиндель оборудован высокоточным гидродинамическим- гидростатическим подшипником с жесткой конструкцией и высокой точностью.
Станок имеет специальное гидравлическое устройство, систему принудительной смазки, кнопочный кантеливер перфектной формы.
Перемещение рабочего стола в продольном направлении является гидравлической передачей.
Поперечное перемещение шпиндельной головки применяет генератор постоянного тока для прецизионной прокатки шариковинтовой пары.
Перпендикулярная подача шлифовальной головки является ручной, а также имеет скоростной подъемный механизм. Это повышает эффективность станка.
Направляющие рабочего стола покрыты политетрафториэтиленовым мягким поясом.
Хорошая износостойкость, низкий расход электроэнергии.
Направляющие перпендикулярной подачи шлифовальной головки покрыты политетрафториэтиленовым мягким поясом. Колонка имеет уравновешающее устройство. Высокая разрешающая способность подачи.
Движение рабочей машины равномерное и устойчивое. Надежная функция, низкий шум и стабильная точность. Станок легко применим.

Плоскошлифовальный станок - параметры

	13907	13907-1	13907-2	13907-3	13907-4	13907-5
Основные спецификации	SG70x 12A-GM	SG70x 16A-GM	SG70x 20A-GM	SG70x 12B-GM	SG70x 16B-GM	SG70x 20B-GM
Поверхность рабочего стола (ШxД)	700x 1250mm	700x 1600mm	700x 2000mm	700x 1250mm	700x 1600mm	700x 2000mm
Макс.площадь под заготовком (Ш xД x В)	700x1250 x600mm	700x1600 x600mm	700x2000 x600mm	700x1250 x600mm	700x1600 x600mm	700x2000 x600mm
Продольное перемещение стола (гидравлическое)	200- 1350mm	200- 1700mm	200- 2100mm	200- 1350mm	200- 1700mm	200- 2100mm
Скорость стола (бесступенчатое)	6-25m/min	6-25m/min	6-25m/min	6-25m/min	6-25m/min	6-25m/min
Мин.градуирование диска маховичка с подачей вниз	0.01mm	0.01mm	0.01mm	0.01mm	0.01mm	0.01mm
Размеры шлифовального диска (O. D x W x I. D)	F450x63 xF203mm	F450x63 xF203mm	F450x63 xF203mm	F450x63 xF203mm	F450x63 xF203mm	F450x63 xF203mm
Суммарная мощность электрооборудования	28KVA	28KVA	28KVA	28KVA	28KVA	28KVA
Мощность/скорость двигателя шлифовального диска	15kw 1460r/min	15kw 1460r/min	15kw 1460r/min	15kw 1460r/min	15kw 1460r/min	15kw 1460r/min
Параллельность опорного уровня рабочего стола	300: 0.008mm	300: 0.008mm	300: 0.008mm	300: 0.008mm	300: 0.008mm	300: 0.008mm
Шероховатость поверхности	Ra0.63 mm	Ra0.63 mm	Ra0.63 mm	Ra0.63 mm	Ra0.63 mm	Ra0.63 mm
Maкс.допустимый вес заготовки (вкл. электромагнитный патрон)	2000kg	2000kg	2162kg	2000kg	2000kg	2162kg
Электромагнитный патрон (Шx Д)	700x 1250 mm	700x (800x2) mm	700x (1000x2) mm	700x 1250 mm	700x (800x2) mm	700x (1000x2) mm
Наружные размеры(ДxШxВ)	3540x2350 x2730mm	4500x2350 x2730mm	6500x2350 x2730mm	3540x2350 x2730mm	4500x2350 x2730mm	6500x2350 x2730mm
Упаковочные размеры (ДxШxВ)	425x246 x309cm	450x246 x309cm	483x259 x309cm	425x246 x309cm	450x246 x309cm	483x259 x309cm
Чистый/Общий вес	9000/ 10000kg	10000/ 11000kg	11500/ 12500kg	9000/ 10000kg	10000/ 11000kg	11500/ 12500kg
Старая модель	M7170x 12A-GM	M7170x 16A-GM	M7170 x20A-GM	M7170x 12B-GM	M7170x 16B-GM	M7170x 20B-GM
