Гидравлический плоскошлифовальный станок

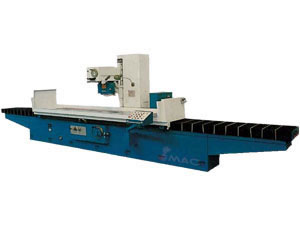

Плоскошлифовальный станок (13905-1)

Данная серия станков предназначена для машинного изготовления, применяется для шлифования плоскости различных металлических деталей, таких как сталь, чугун, цветной металл и т.д.
Плоскошлифовальный станок -- Характеристика:
Гидравлическая передача продольного перемещенения рабочего стола и поперечного перемещения шлифовальной головки, бесступенчатая скоростная модуляция.
Перпендикулярная подача шлифовальной головки является ручной, а также имеет скоростной подъемный механизм. Это повышает работоспособную интенсивность и эффективность станка.
Направляющие рабочего стола покрыты политетрафториэтиленовым мягким поясом.
Хорошая износостойкость, низкий расход электроэнергии.
Направляющие перпендикулярной подачи шлифовальной головки покрыты политетрафториэтиленовым мягким поясом, высокая разрешающая способность подачи.
Постель обрабатывающего инструмента с симметричной головкой, низкая тепловая деформация. Использует переработанное масло для нагрева направляющей постели, прямолинейность направляющих практически не имеет отклонения.
Движение рабочей машины равномерное и устойчивое. Надежная функция, низкий шум и стабильная точность. Станок легко применим.
Плоскошлифовальный станок--- параметры

	13905-1	13905-2	13905-3	13905-4	13905-5	13905-6	13906-1
Основные спецификации	SG50-GM	SG50 x 12-GM	SG50 x 16-GM	SG50 x 20-GM	SG50 x 30-GM	SGQ50 -GM	SGQ60 /G-GM
Поверхность рабочего стола (Ш x Д)	500 x 1000mm	500 x 1250mm	500 x 1600mm	500 x 2000mm	500 x 3000mm	320 x 1000mm	320 x 1000 mm
Макс.площадь под заготовком (Ш xД x В)	500x 1000x 400mm	500x 1250x 400mm	500x 1600x 400mm	500x 2000x 500mm	500x 3000x 400mm	500x 1000 x400mm	600 x 1000 x 600mm
Продольное перемещение стола (гидравлическое)	200- 1100mm	200- 1350mm	200- 1700mm	200- 2100mm	200- 3100mm	200- 1100mm	200- 1100 mm
Скорость стола (бесступенчатое)	3-25m/min				3-28m/min	3-25m/min	3-25m/ min
Мин.градуирование диска маховичка с подачей вниз	0.005mm				0.005mm	-	-
Размеры шлифовального диска (O. D x W x I. D)	Φ400 x 50 x Φ203mm				Φ400 x50x Φ203mm	Φ350 x40x Φ127mm	Φ350 x 40 x Φ127 mm
Суммарная мощность электрооборудования	14KVA	14KVA	14KVA	17.5KVA	35KVA	10KVA	10KVA
Мощность/скорость двигателя шлифовального диска	7.5kw 1440r/min				7.5kw 1440r/min	5.5kw 1440 r/min	5.5kw 1440 r/min
Параллельность опорного уровня рабочего стола	300: 0.005mm				300: 0.005mm	300: 0.005 mm	300: 0.005 mm
Шероховатость поверхности	Ra0.63μm				Ra0.63μm	Ra0.63 μm	Ra 0.63μm
Maкс.допустимый вес заготовки (вкл. электромагнитный патрон)	780kg	975kg	1248kg	1560kg	1600kg	800kg	800kg
Электромагнитный патрон (Шx Д)	500 x 1000mm	500 x 1250mm	500 x 1600mm	500 x (1000x2) mm	500x(1000 x 3)mm	500 x 1000 mm	600 x 1000 mm
Наружные размеры (Д x Ш x В)	3040 x 2073 x 2280mm	3530 x 2073 x 2280mm	4100 x 2073 x 2280mm	4900 x 2135 x 2410mm	8206x 2064 x2280mm	3000x 1675 x2252mm	3000x 1675 x2252 mm
Упаковочные размеры (см) (Д x Ш x В)	343 x 233 x 270	383 x 233 x 288	442 x 234 x 270	461 x 250 x 278		261 x 187 x 254	261 x 187 x 254
Чистый/ Общий вес	5600/ 6200kg	6000/ 6600kg	7000/ 7700kg	8000/ 8800kg	11600/ 12300kg	4100/ 4500kg	4200/ 4700kg
Старая модель	M7150-GM	M7150 x 12-GM	M7150 x 16-GM	M7150 x 20-GM	M7150 x 30-GM	MQ7150 -GM	MQ 7160 /G-GM
